二、K8S组件介绍

本章概述

• kube-apiserver
• kube-scheduler
• kube-controller-manager
• kube-porxy
• Coredns
• dashboard
• etcd
• k8s其他组件

2.1 kube-apiserver

• kube-apiserver：
  官网链接：https://kubernetes.io/zh/docs/reference/command-line-tools-reference/kube-apiserver/
    Kubernetes API server提供了K8S各类资源对象的增删改查及watch等HTTP Rest接口，验证并配置 API 对象的数据，这些对象包括pods、services、replicationcontrollers等，API Server为REST操作提供服务，并为集群的共享状态提供前端，所有其他组件都通过该前端进行交互。
    RESTful API：是REST风格的网络接口，REST描述的是在网络中client和server的一种交互形式。

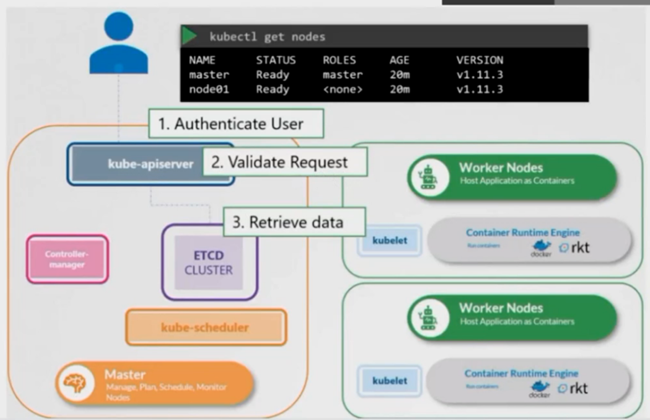

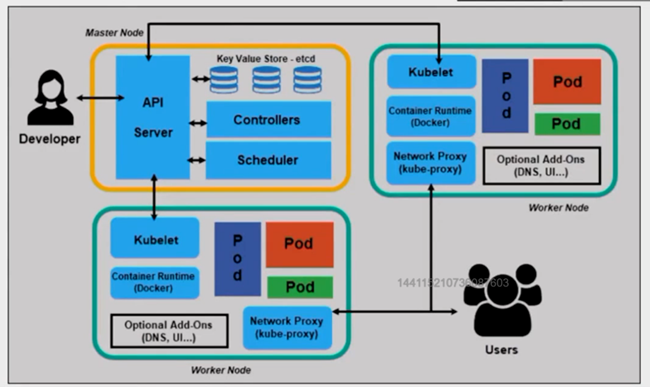

• kube-apiserver访问流程图



apiserver的访问步骤：
（1）用户认证
（2）请求确认
（3）返回数据
apiserver特点：
  该端口默认值为6443，可通过启动参数--secure-port来修改。
  默认IP地址为非本地（Non-Localhost）网络端口，通过启动参数--bind-address设置。
  该端口用于接收客户端、dashboard等外部HTTPS请求。
  用于基于Tocken文件或客户端证书及HTTP Base的认证。
  用于基于策略的授权。
API的版本：
  Alpha：预览版，可能包含bug或者错误，后期版本会修复且不兼容之前的版本，不建议使用。
  Beta：测试版，该版本可能存在不稳定或者潜在的bug，不建议生产使用
  v1：稳定版，如apps/v1，经过验证的stable版本，可以在生产环境使用

2.2 kube-scheduler

2.2.1 kube-scheduler介绍

官网链接：https://kubernetes.io/zh/docs/reference/command-line-tools-reference/kube-scheduler/
Kubernetes调度器是一个控制进程，负责将Pods指派到节点上
kube-scheduler调度过程：

（1）通过调度算法为待调度Pod列表的每个Pod从可用Node列表中选择一个最适合的Node，并将信息写入etcd中。
（2）node节点上的kubelet通过API Server监听到kubernetes scheduler产生的pod绑定信息，然后获取对应的pod清单，下载image，并启动容器
node节点选择策略：
    LeastRequestedPriority：优先从备节点列表中选择资源消耗最小的节点（CPU+内存）
    CalculateNodeLabelPriority：优先选择含有指定Label的节点
    BalancedResourceAllocation：优先从备选节点列表中选择各项资源使用率最均衡的节点

node节点选择规则：

（1）先排除不符合条件的节点
（2）在剩余的可用节点中选出一个最符合条件的节点

2.2.2 K8S pod调度流程

（1）客户端发起请求
（2）api-server验证请求是否合法
  api-server收到请求，对用户进行验证，调用本地/etc/.kube/config文件，如果验证不通过，拒绝用户访问（报403，promising deny）；验证通过后，对用户命令（验证命令格式、参数）进行验证
（3）api-server验证通过后，将请求指令写入etcd
（4）kube-scheduler会先从etcd获取指令后，对node节点进行资源评分（资源评估策略包括：最小资源优先，设置标签优先，资源均衡优先），把任务调度到资源最优的node上
（5）然后kube-scheduler把调度结果返回api-server，api-server把调度结果写入etcd
（6）node上的kubelet和ectd建立长链接，一直监听etcd，如果有新事件就会立即执行，因此当api-server把调度结果写入etcd后，kubelet会获取新的调度指令
（7）kubelet调用本地node上的运行时（runtime），由运行时（runtime）拉起pod创建容器，容器创建成功后把信息返回给kubelet，由kubelet返回给api-server，api-server写入etcd
（8）此时，用户可以获取到容器创建成功的信息，可以通过kubectl命令获取到pod的信息

2.3 kube-controller-manager

官网链接：https://kubernetes.io/zh/docs/reference/command-line-tools-reference/kube-controller-manager/
  kube-controller-manager：controller manager还包括一些子控制器（副本控制器、节点控制器、命名空间控制器和服务账号控制器等），控制器作为集群内部的管理控制中心，负责集群内的Node、Pod副本，服务端点（Endpoint）、命名空间（NameSpace）、服务账号（ServiceAcount）、资源定额（ResourceQuota）的管理，当某个Node意外宕机时，Controller Manager会及时发现并执行自动化修复流程，确保及群众的pod副本始终处于预期的工作状态
kube-controller-manager检测机制：

（1）controller-manager控制器每间隔5秒检查一次节点的状态
（2）如果controller-manager控制器没有收到子节点的心跳，则将该node节点标记为不可达
（3）controller-manager将在标记为无法访问之前等待40秒
（4）如果该node节点被标记为无法访问后5分钟还没有回复，controller-manager会删除当前node节点的所有pod并在其他可用节点重建这些pod。

pod高可用机制：

    node monitor period：节点监视周期，5s
    node monitor grace period：节点监视器宽限期，40s
    pod eviction timeout：pod驱逐超时时间，5m

2.4 kube-porxy

2.4.1 kube-proxy介绍

官网链接：https://kubernetes.io/zh/docs/reference/command-line-tools-reference/kube-proxy/
  kube-proxy：kubernetes网络代理运行在node上，它反映了node上kubernetes API中定义的服务，并可以通过一组后端进行简单的TCP、UDP和SCTP流转发或者在一组后端进行循环TCP、UDP和SCTP转发，用户必须使用apiserver API创建一个服务来配置代理，其实就是kube-proxy通过在主机上维护网络规则并执行链接转发来实现kubernetes服务访问
  kube-proxy运行在每个节点上，监听API Server中服务对象的变化，再通过管理iptables或者ipvs规则来实现网络的转发
kube-proxy不同版本可支持三种工作模式：

    UserSpace：k8s v1.1之前使用，k8s 1,2及以后就已经淘汰
    Iptables：k8s 1.1版本开始支持，1.2开始为默认
    IPVS：k8s 1.9引入到1.11为正式版本，需要安装ipvsadm、ipset工具包和加载ip_vs内核模块

2.4.2 kube-proxy网络模式

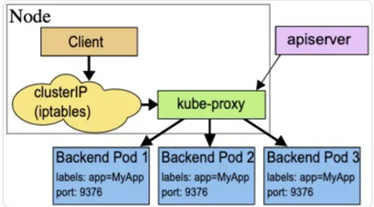

service网络模式

iptables网络模式：

ipvs网络模式：

  IPVS相对Iptables效率会更高一些，使用IPVS模式需要在运行kube-proxy的节点上安装ipvsadm、ipset工具包和加载ip_vs内核模块，当kube-proxy以IPVS代理模式启动时，kube-proxy将验证节点上是否安装了IPVS模块，如果未安装，则kube-proxy将回退到iptables代理模式。
  使用IPVS模式，kube-proxy会监听kubernetes service对象和endpoints，调用宿主机内核netlink接口以相应的创建ipvs规则并定期预kubernetes service对象、endpoints对象同步ipvs规则，以确保ipvs状态与期望一直，访问服务时，流量将被重定向到其中一个后端pod，ipvs使用哈希表作为底层数据结构并在内核空间中工作，这意味着ipvs可以更快的重定向流量，并且在同步代理规则时具有更好的性能。
  此外，ipvs为负载均衡算法提供了更多的选项，例如：rr（轮询调度）、lc（最小连接数）、dh（目标哈希）、sh（源地址哈希）、sed（最短期望延迟）、nq（不排队调度）等。

2.4.3 如何更改调度算法

具体操作步骤如下：

vim /var/lib/kube-proxy/kube-proxy-config.yaml
kind: KubeProxyConfiguration
apiVersion: kubeproxy.config.k8s.io/v1alpha1
bindAddress: 0.0.0.0
clientConnection:
  kubeconfig: "/etc/kubernetes/kube-proxy.kubeconfig"
clusterCIDR: "172.20.0.0/16"
conntrack:
  maxPerCore: 32768
  min: 131072
  tcpCloseWaitTimeout: 1h0m0s
  tcpEstablishedTimeout: 24h0m0s
healthzBindAddress: 0.0.0.0:10256
hostnameOverride: "172.31.7.101"
metricsBindAddress: 0.0.0.0:10249
mode: "ipvs"           #指定使用ipvs及调度算法
ipvs:                 #注意：如果要指定调度算法，一定要加该选项
  scheduler: sh        #指定使用源地址哈希调度算法

2.5 Coredns

2.5.1 coredns介绍

  DNS组件历史版本有skydns、kube-dns和coredns，k8s 1.3版本之前使用skydns，之后的版本到1.17及之间的版本使用kube-dns，目前主要使用coredns，DNS组件用于解析k8s集群中service name所对应的ip地址。
官网地址：https://coredns.io/
github项目：https://github.com/coredns/coredns
coredns特性：
  1. 实现域名解析
  2. 自身容器状态的监控
  3. 实现监控状态的输出，提供一个http接口，可以使用Prometheus监控coredns的状态
  4. Coredns本身不存储数据，所有数据均存储在etcd，当需要查询域名时，需要通过apiserver在etcd查询域名对应的解析关系，etcd返回给apiserver，再由apiserver返回给coredns

2.5.2 kubernetes域名解析流程

1．K8S集群内部dns解析

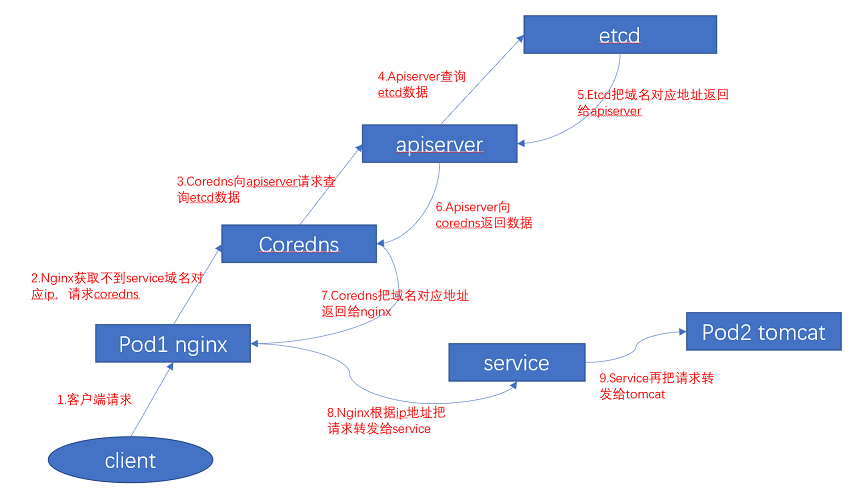

逻辑图：

DNS解析流程：

（1）客户端向k8s集群发起请求
（2）请求经过外网CDN、WAF等设备到达pod，pod内的nginx对请求进行解析，静态资源请求直接返回结果，动态资源请求转发给后端的tomcat。而tomcat需要service进行调用（在tomcat前端存在一个service对tomcat进行调用），但service是一个域名，nginx并不知道service域名的对应ip地址，于是请求coredns获取service的ip地址
（3）coredns本地并不存储数据，所有数据存在etcd，于是通过apiserver向etcd查询域名对应ip地址
（4）apiserver向etcd请求tomcat前端service域名对应ip
（5）etcd通过查询本地数据把tomcat前端service域名对应ip返回给apiserver
（6）apiserver获取到域名对应ip后，返回给coredns
（7）coredns再把地址返回给nginx
（8）这样，nginx就获取到了tomcat前端service域名的ip地址，把动态请求转发给service
（9）由service把请求转发给tomcat，由tomcat处理动态资源的请求

以上是对k8s集群内部的域名解析，除此之外还有对k8s集群外部的域名解析

2. K8S集群外部域名解析
     K8S集群内部有些服务需要访问公网，比如公司内部服务需要调用银联或支付宝的接口完成支付服务。

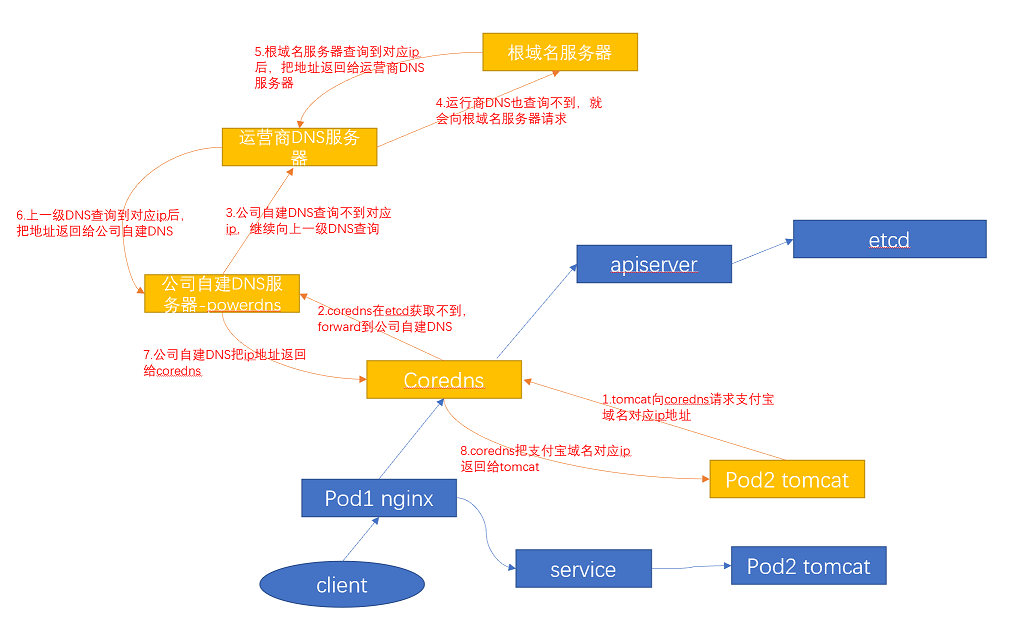

   逻辑图：（注意查看黄色图标以及红色指标线）

   DNS解析流程：

   假设，公司内部应用需要调用支付宝接口完成支付
   （1）tomcat不知道支付宝域名对应ip地址，向coredns请求
   （2）一般情况下支付宝的权威解析服务器都在公网，在etcd上查询不到对应ip地址，coredns上会做forword转发把请求转发到k8s集群外部的公司自建DNS服务器
   （3）而公司自建DNS服务器查询自身解析，如果还是查询不到，则会向上一级DNS服务器（如运营商DNS）查询
   （4）一般情况下，运营商DNS服务器可以查询到大部分域名解析关系（包括支付宝），如果还是查询不到，则会继续向上一级DNS服务器（根域名服务器）查询
   （5）根域名服务器查询到对应ip地址后，把地址返回给运行商DNS服务器
   （6）运营商DNS服务器把ip地址返回给公司自建DNS服务器
   （7）公司自建DNS服务器再转发给coredns
   （8）由coredns把支付宝域名对应ip地址返回给tomcat
   这样tomcat就获取到支付宝域名的ip地址，把请求转发出去

   注意：为了便于理解，这里把K8S集群内部DNS解析和集群外部（公网）流程拆分来看，一般情况下，一个完整的请求处理既包括集群内部的DNS解析还包括了集群外部的DNS解析，需要二者结合来看。

2.5.3 coredns配置

配置文件主要内容：

data:
  Corefile: |
    .:53 {
        errors
        health {
            lameduck 5s
        }
        ready
        kubernetes magedu.local in-addr.arpa ip6.arpa {
            pods insecure
            fallthrough in-addr.arpa ip6.arpa
            ttl 30
        }
        prometheus :9153
        forward . 223.6.6.6 {
            max_concurrent 1000
        }
        cache 30
        loop
        reload
        loadbalance
}
       myserver.online {                     #自定义forward转发，请求myserver.onlne域名的请求都转发给172.16.16.16的53端口，172.16.16.16一般为公司内部自建DNS服务器
         forward . 172.16.16.16:53          #转发到172.16.16.16的53端口
       }

字段说明：
errors：错误信息标准输出
health：在CoreDNS的http://localhosts:8080/health端口提供CoreDNS服务的健康报告
ready：监听8181端口，当coredns的插件都已就绪时，访问该接口会返回200 OK
kubernetes：CoreDNS将基于kubernetes service name进行DNS查询并返回查询记录给客户端（注意：配置文件中的kubernetes的解析地址就是coredns的地址）
Prometheus：CoreDNS的度量指标数据以Prometheus的key-value格式在http://localhost:9153/metrics URI上提供
forward：不是kubernetes集群内的其他任何域名查询豆浆转发到预定义的目的server，如（/etc/resolv.conf或IP（如8.8.8.8））
cache：启用service解析缓存，单位为秒
loop：检测域名解析是否有死循环，如coredns转发给内网DNS服务器，而内网DNS服务器又转发给coredns，如果发现解析是死循环，则强制终止CoreDNS进程（kubernetes会重建）
reload：检测corefile是否更改，在重新编辑configmap配置后，默认2分钟后会优雅的自动加载
loadbalance：轮询DNS域名解析，如果一个域名存在多个记录则轮询解析

2.6 dashboard

github官网链接：https://github.com/kubernetes/dashboard
  Kubernetes dashboard是用于kubernetes集群的前端UI组件，允许用户管理集群中运行的应用程序并对其进行故障排查，以及管理集群本身。
  除了官方的dashboard之外，国内一些公有云厂商也提供了他们自己研发的dashboard，内容更详细，功能更丰富。如：阿里、京东、腾讯等。
  还有社区开发的dashboard，如rancher（国外社区开发）、kuboard（国内社区开发）、kubesphere（青云）等。
  rancher链接：https://rancher.com/docs/rancher/v1.6/zh/
  rancher安装：https://rancher.com/quick-start
  kuboard链接：https://kuboard.cn/support/#kuboard-%E4%BB%8B%E7%BB%8D
  kuboard安装：https://kuboard.cn/install/v3/install-built-in.html#%E9%83%A8%E7%BD%B2%E8%AE%A1%E5%88%92
  kubesphere链接：https://kubesphere.io/zh/
  kubesphere安装：https://kubesphere.io/zh/docs/quick-start/all-in-one-on-linux/
  或https://kubesphere.io/zh/docs/installing-on-linux/introduction/multioverview/

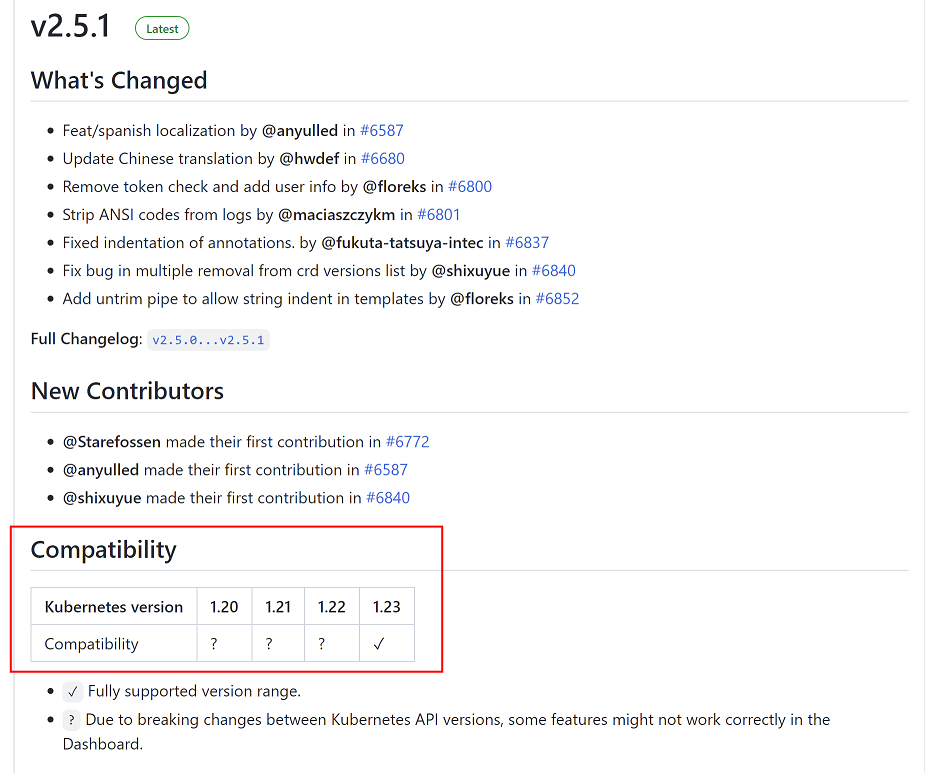

注意：官方dashboard和K8S版本有兼容问题，在部署之前要先查看k8s集群版本是否和dashboard完全兼容，如下图所示，dashboard v2.5.1兼容k8s 1.23之前的版本，超过该版本则存在兼容性问题，部分功能可能不支持，部署时需要注意

2.7 etcd

2.7.1 etcd介绍

官方网站：https://etcd.io/
github地址：https://github.com/etcd-io/etcd
https://etcd.io/docs/v3.4/op-guide/hardware/ #官方硬件推荐
  etcd是CoreOS团队于2013年6月发起的开源项目，它的目标是构建一个高可用的分布式键值(key-value)数据库。etcd内部采用raft协议作为一致性算法，etcd基于Go语言实现。（注意：etcd中的key是指存储数据的路径，和redis中的key并不相同，这是因为k8s中一个pod下可能存在多个容器，通过路径来区分不同pod数据）
etcd具有下面这些属性：
  完全复制：集群中的每个节点都可以使用完整的存档
  高可用性：Etcd可用于避免硬件的单点故障或网络问题
  一致性：每次读取都会返回跨多主机的最新写入
  简单：包括一个定义良好、面向用户的API（gRPC）
  安全：实现了带有可选的客户端证书身份验证的自动化TLS
  快速：每秒10000次写入的基准速度
  可靠：使用Raft算法实现了存储的合理分布Etcd的工作原理
K8S集群硬件配置推荐：

etcd：
    8C 8G SSD硬盘     可支持数百个pod
    8C 16G SSD硬盘   可支持数千个pod
    16G 32G SSD硬盘   可支持上万个pod
node：
    系统盘可以使用机械盘，推荐使用SSD
    数据盘使用SSD，一般将容器的/var/lib/docker目录挂载到SSD硬盘上
master：
    要求CPU性能要足够强

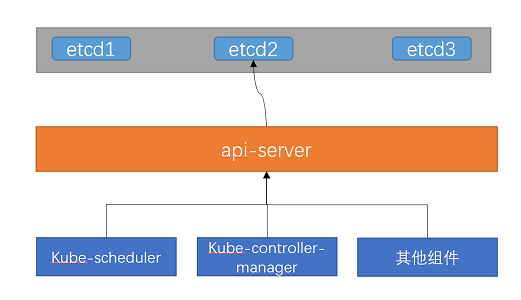

k8s集群的master上的各组件均通过api-server和etcd进行交互

2.7.2 etcd配置介绍

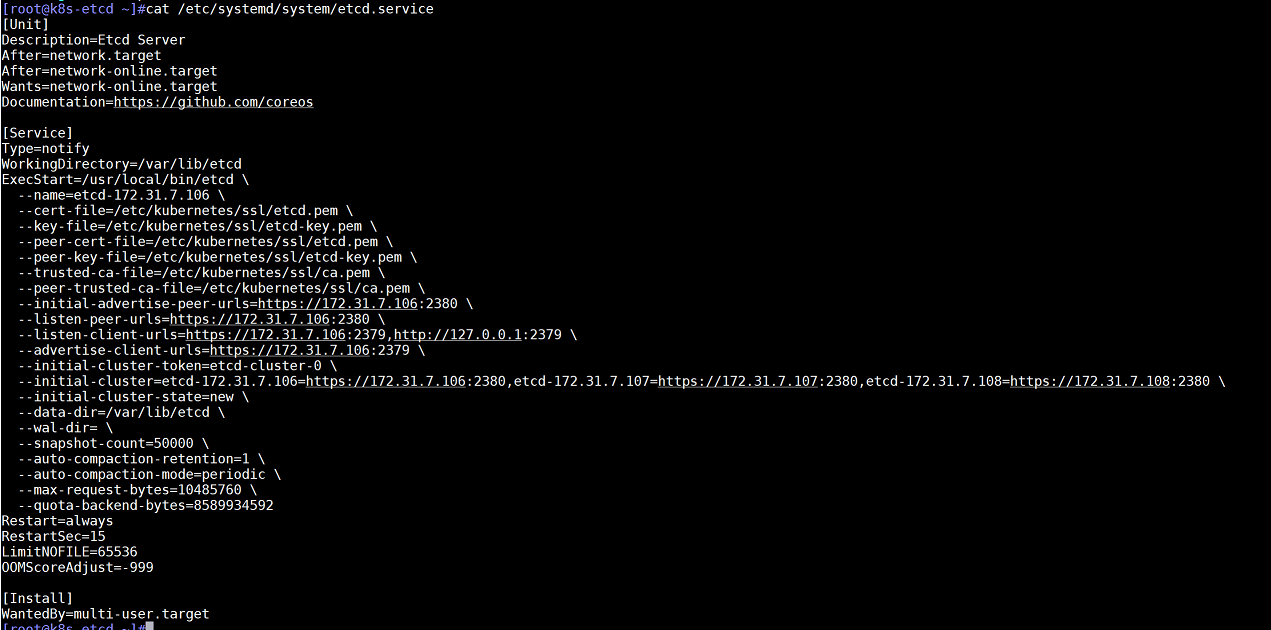

查看etcd节点（172.31.7.106）配置文件：

内容如下：

cat /etc/systemd/system/etcd.service
[Unit]
Description=Etcd Server
After=network.target
After=network-online.target
Wants=network-online.target
Documentation=https://github.com/coreos

[Service]
Type=notify
WorkingDirectory=/var/lib/etcd      #数据保存目录
ExecStart=/usr/local/bin/etcd \       #二进制文件路径
  --name=etcd-172.31.7.107 \               #etcd名称，k8s集群内etcd节点名称不能相同
  --cert-file=/etc/kubernetes/ssl/etcd.pem \     #公钥文件路径
  --key-file=/etc/kubernetes/ssl/etcd-key.pem \   #私钥文件路径
  --peer-cert-file=/etc/kubernetes/ssl/etcd.pem \
  --peer-key-file=/etc/kubernetes/ssl/etcd-key.pem \
  --trusted-ca-file=/etc/kubernetes/ssl/ca.pem \        #ca证书
  --peer-trusted-ca-file=/etc/kubernetes/ssl/ca.pem \
  --initial-advertise-peer-urls=https://172.31.7.107:2380 \  #初始化时通告自己的集群端口
  --listen-peer-urls=https://172.31.7.107:2380 \        #集群之间通讯端口
  --listen-client-urls=https://172.31.7.107:2379,http://127.0.0.1:2379 \   #客户端访问地址，https的地址可以通过外部访问，http的地址只能在内部访问
  --advertise-client-urls=https://172.31.7.107:2379 \      #通告自己的客户端端口
  --initial-cluster-token=etcd-cluster-0 \       #创建集群使用的token，一个集群内的节点保持一致
  --initial-cluster=etcd-172.31.7.106=https://172.31.7.106:2380,etcd-172.31.7.107=https://172.31.7.107:2380,etcd-172.31.7.108=https://172.31.7.108:2380 \   #集群所有的节点信息
  --initial-cluster-state=new \          #新建集群的时候的值为new,如果是已经存在的集群为existing
  --data-dir=/var/lib/etcd \            #数据目录路径，该目录存储etcd全部数据，一旦出现问题，k8s集群将会出现问题
  --wal-dir= \
  --snapshot-count=50000 \             #指定快照数量，快照是用于对etcd做数据备份的
  --auto-compaction-retention=10 \    #假设值为10，表示第一次等待10小时后进行压缩，10小时以后每隔10小时*10%=1小时压缩一次
  --auto-compaction-mode=periodic \    #对etcd数据进行周期性压缩
  --max-request-bytes=10485760 \   #request size limit（请求的最大字节数，即一个请求的最大值是多少，默认一个key最大1.5M，官方推荐最大10M）
  --quota-backend-bytes=8589934592  #storage size limit（磁盘存储空间大小限制，默认为2G，此值超过8G启动会有告警信息）
Restart=always
RestartSec=15
LimitNOFILE=65536
OOMScoreAdjust=-999

[Install]
WantedBy=multi-user.target

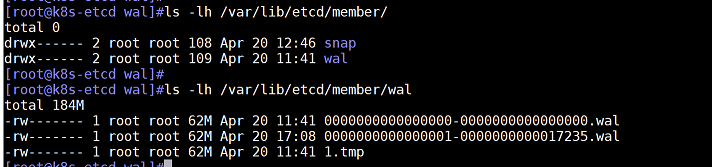

查看etcd数据目录

  wal是预写式日志，在插入数据时，先写完成日志再保存数据，如果日志没有写入成功就相当于数据没有写入完成，后期可通过日志恢复etcd数据，类似于mysql的binlog日志

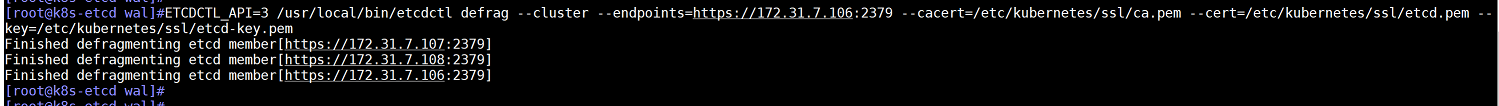

etcd碎片整理：
ETCDCTL_API=3 /usr/local/bin/etcdctl defrag --cluster --endpoints=https://172.31.7.106:2379 --cacert=/etc/kubernetes/ssl/ca.pem --cert=/etc/kubernetes/ssl/etcd.pem --key=/etc/kubernetes/ssl/etcd-key.pem

备注：可以配置计划任务，每周整理一次

2.8 k8s其他组件

2.8.1 kubelet

官网链接：https://kubernetes.io/zh/docs/reference/command-line-tools-reference/kubelet/
kubelet是运行在每个worker节点的代理组件，它会监视已分配给节点的pod，具体功能如下：

    向master汇报node节点的状态信息
    接受指令并在pod中创建docker容器
    准备pod所需的数据卷
    返回pod的运行状态
    在node节点执行容器健康检查

2.8.2 kubectl

官网链接：https://kubernetes.io/zh/docs/reference/kubectl/kubectl/
  kubectl是一个通过命令行对kubernetes集群进行管理的客户端工具
