四、docker 仓库之分布式 Harbor

本章概述

• Harbor 功能官方介绍
• 安装harbor
• 访问harbor验证
• 使用harbor镜像仓库上传下载镜像

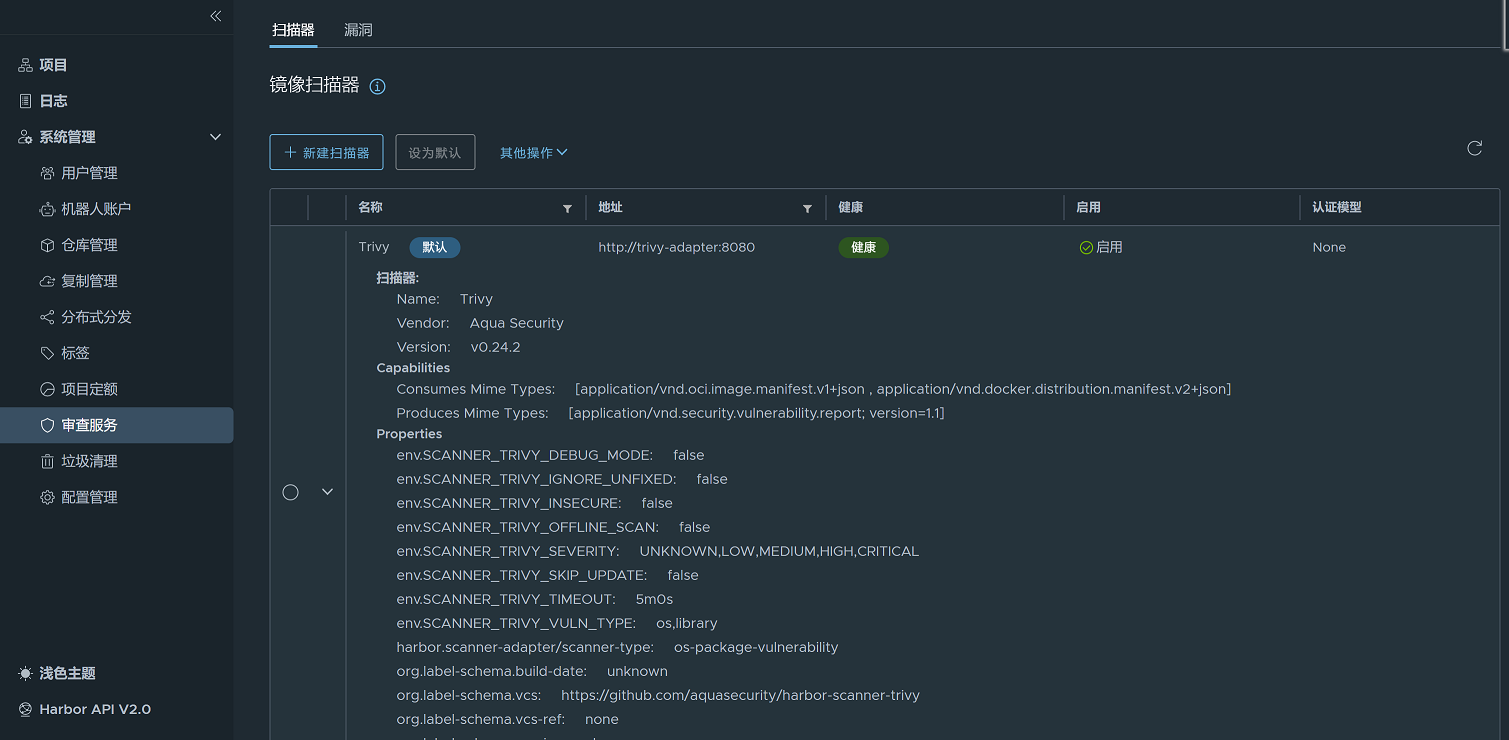

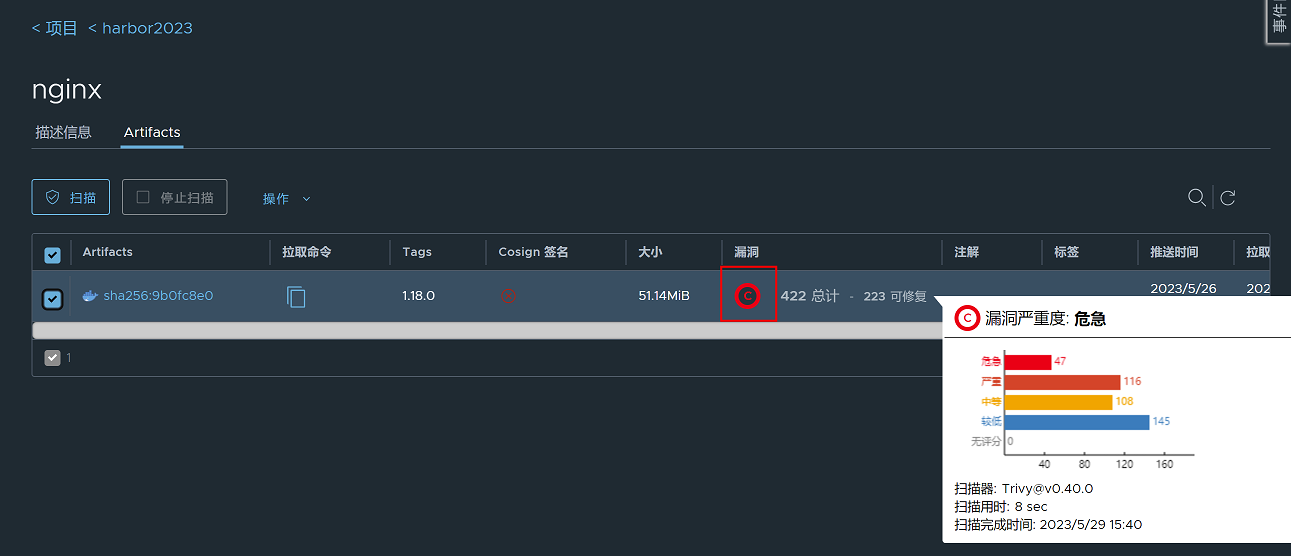

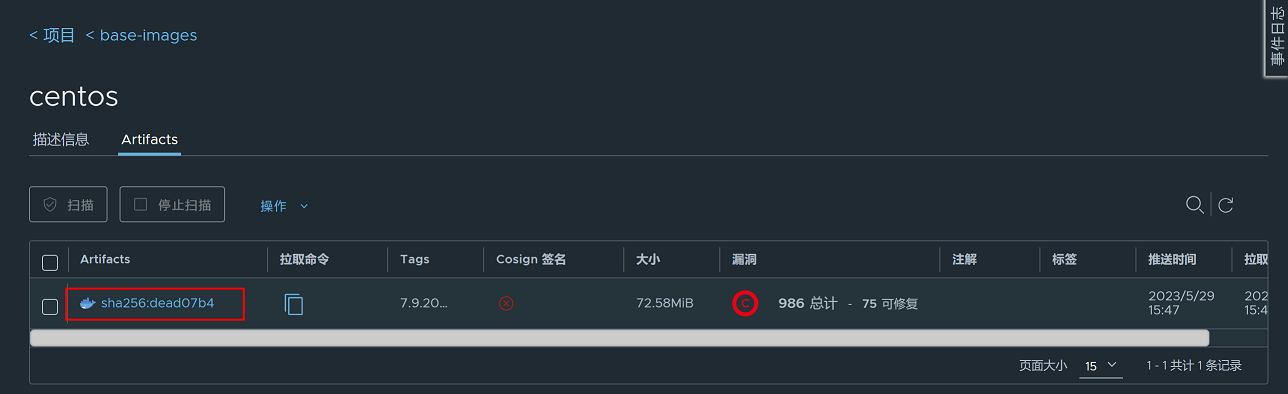

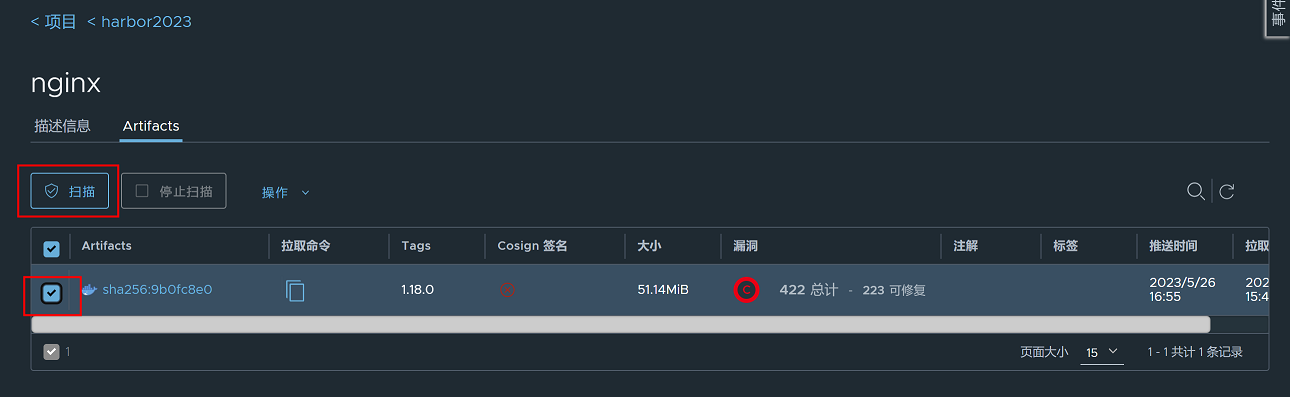

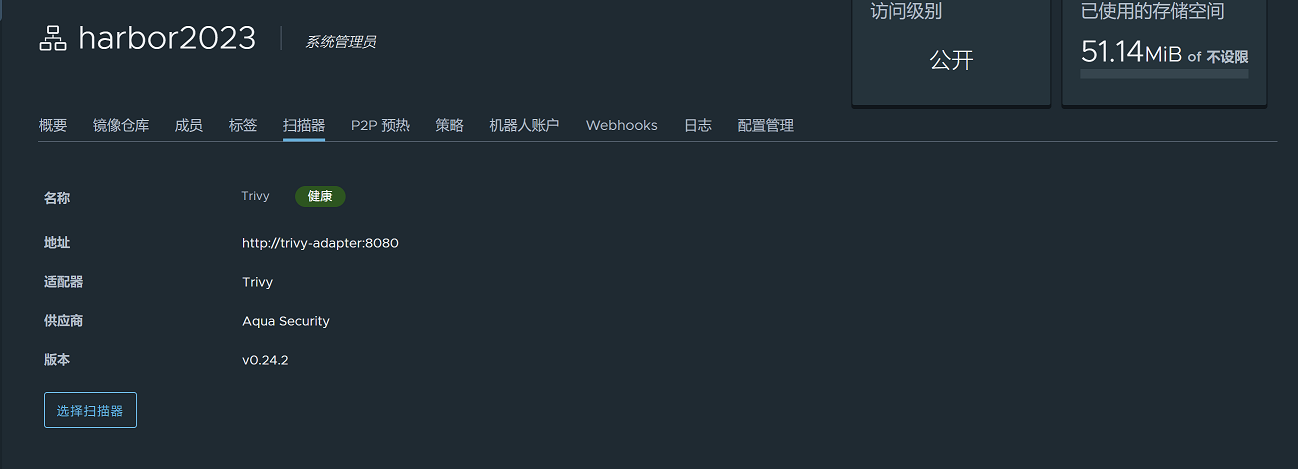

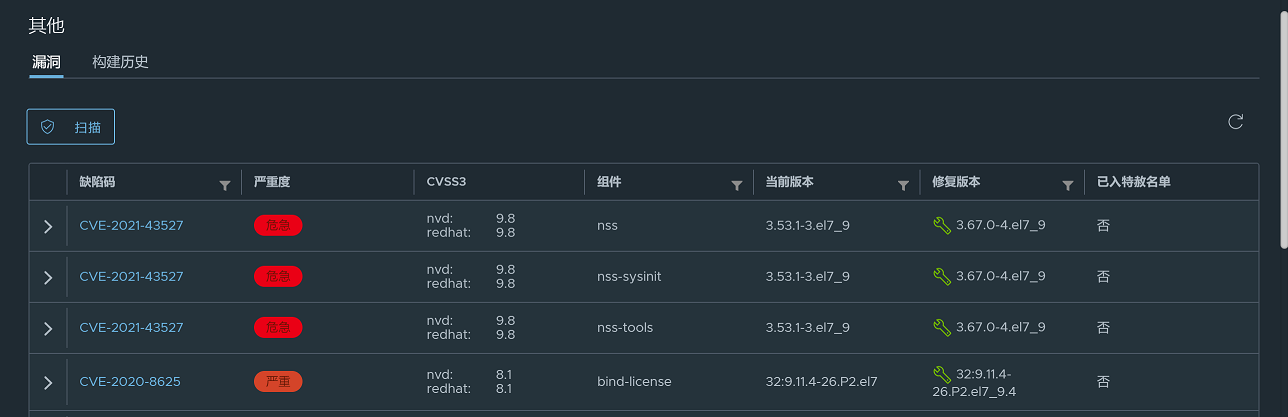

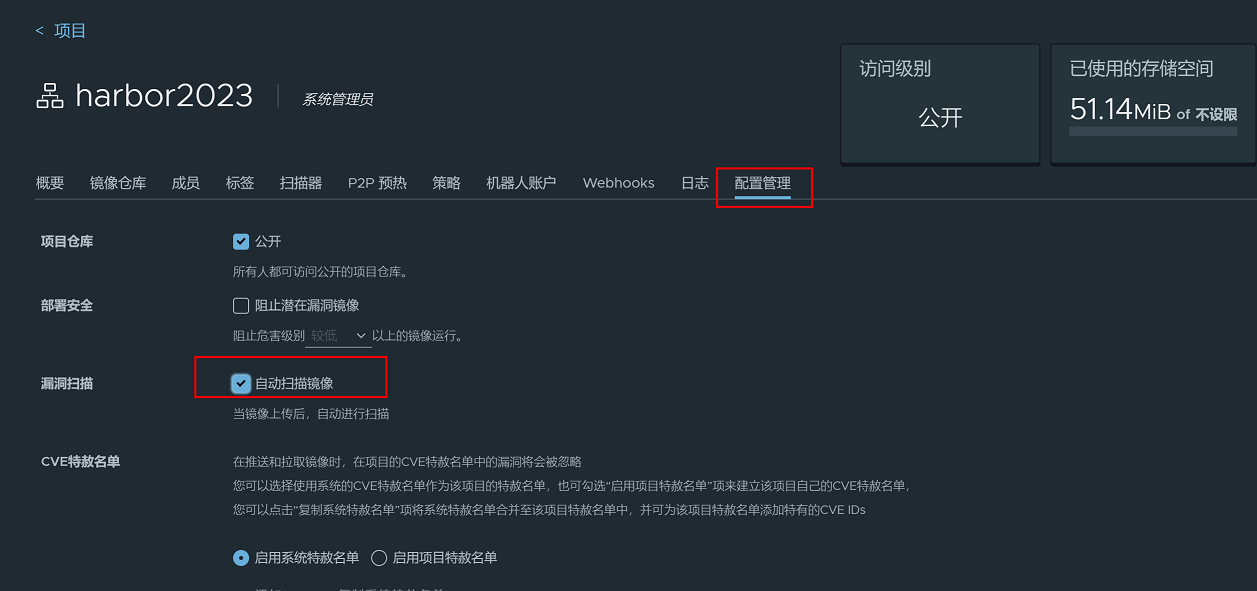

• harbor镜像扫描

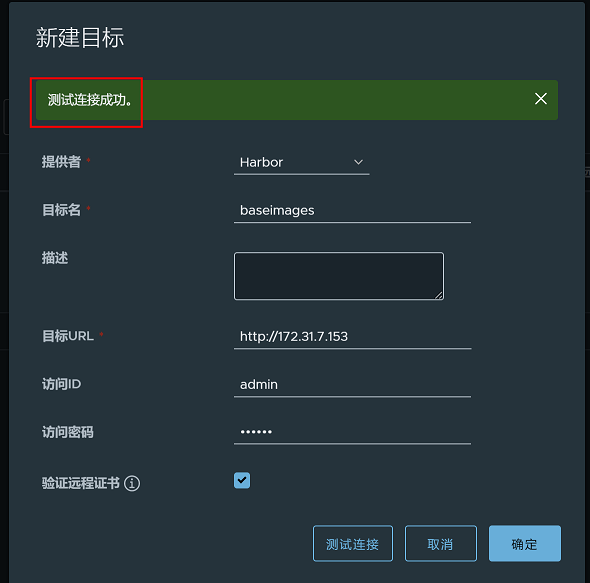

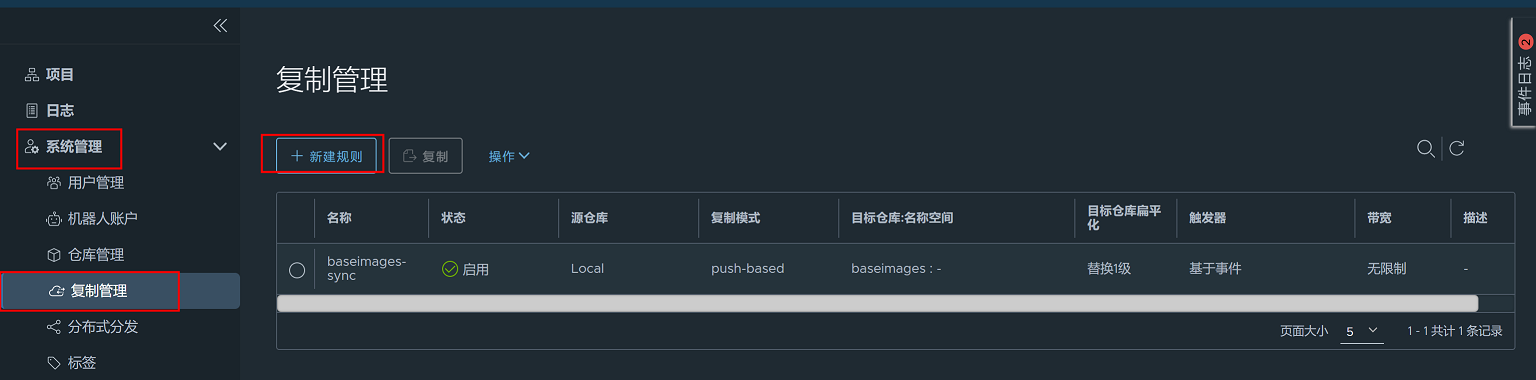

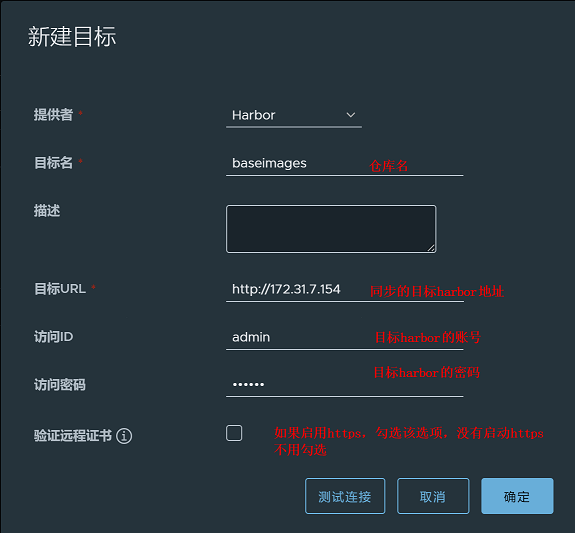

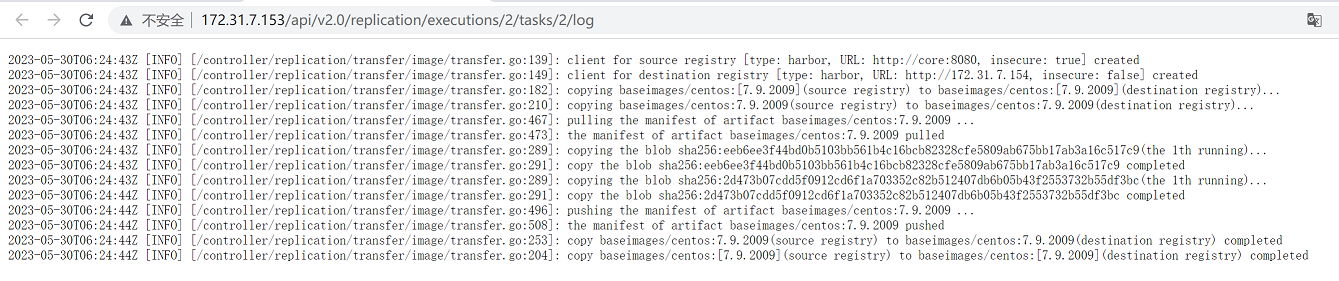

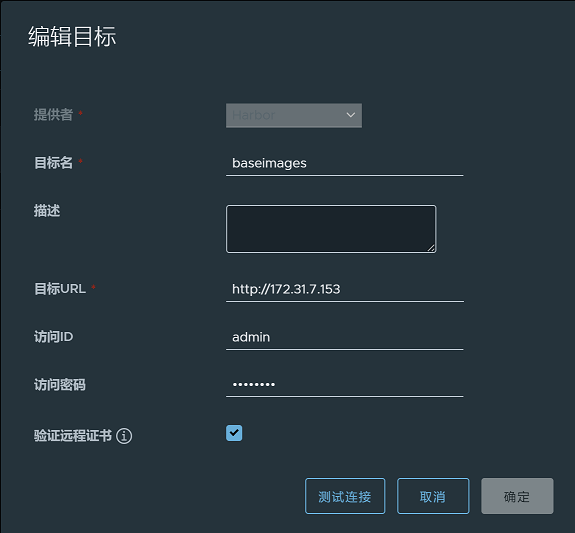

• 实现harbor高可用

前言
  Harbor是一个用于存储和分发Docker镜像的企业级Registry 服务器，由vmware开源，其通过添加一些企业必需的功能特性，例如安全、标识和管理等，扩展了开源 Docker Distribution。作为一个企业级私有 Registry 服务器，Harbor 提供了更好的性能和安全。提升用户使用 Registry 构建和运行环境传输镜像的效率。Harbor支持安装在多个Registry 节点的镜像资源复制，镜像全部保存在私有 Registry 中，确保数据和知识产权在公司内部网络中管控，另外，Harbor 也提供了高级的安全特性，诸如用户管理、访问控制、活动审计和镜像安全扫描等。
  vmware 官方开源服务列表地址：https://vmware.github.io/harbor/cn/
  harbor 官方 github 地址：https://github.com/vmware/harbor
  harbor 官方网址：https://goharbor.io/

harbor服务器规格推荐：
    CPU：8C
    内存：16G以上（包括16G）
    硬盘：越大越好（根据镜像需求而定），做raid10
    网卡：最起码是千兆网卡，最好是万兆网卡

4.1 Harbor 功能官方介绍

功能介绍
  基于角色的访问控制：用户与 Docker 镜像仓库通过“项目”进行组织管理，一个用户可以对多个镜像仓库在同一命名空间（project）里有不同的权限。
  镜像复制：镜像可以在多个 Registry 实例中复制（同步）。尤其适合于负载均衡，高可用，混合云和多云的场景。
  图形化用户界面：用户可以通过浏览器来浏览，检索当前 Docker 镜像仓库，管理项目和命名空间。
  AD/LDAP支持：Harbor 可以集成企业内部已有的 AD/LDAP，用于鉴权认证管理。
  审计管理：所有针对镜像仓库的操作都可以被记录追溯，用于审计管理。
  国际化：已拥有英文、中文、德文、日文和俄文的本地化版本。更多的语言将会添加进来。
  RESTful API - RESTful API ：提供给管理员对于 Harbor 更多的操控, 使得与其它管理软件集成变得更容易。
  部署简单：提供在线和离线两种安装工具，也可以安装到 vSphere 平台(OVA 方式)虚拟设备。
harbor组件

nginx：harbor 的一个反向代理组件，代理 registry、ui、token 等服务。这个代理会转发 harbor web 和 docker client 的各种请求到后端服务上。
harbor-adminserver：harbor 系统管理接口，可以修改系统配置以及获取系统信息。
harbor-db：存储项目的元数据、用户、规则、复制策略等信息。
harbor-jobservice：harbor 里面主要是为了镜像仓库之前同步使用的。
harbor-log：收集其他 harbor 的日志信息。
harbor-ui：一个用户界面模块，用来管理 registry。
registry：存储 docker images 的服务，并且提供 pull/push 服务。
redis：存储缓存信息
webhook：当 registry 中的 image 状态发生变化的时候去记录更新日志、复制等操作。
token service：在 docker client 进行 pull/push 的时候负责 token 的发放。

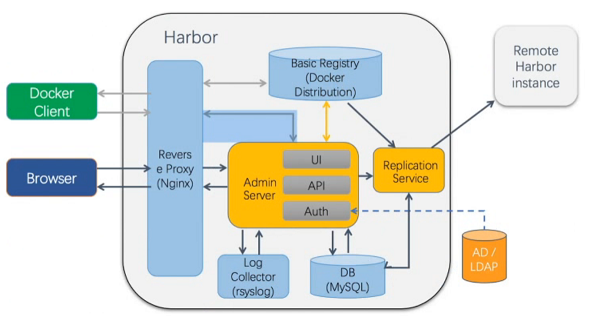

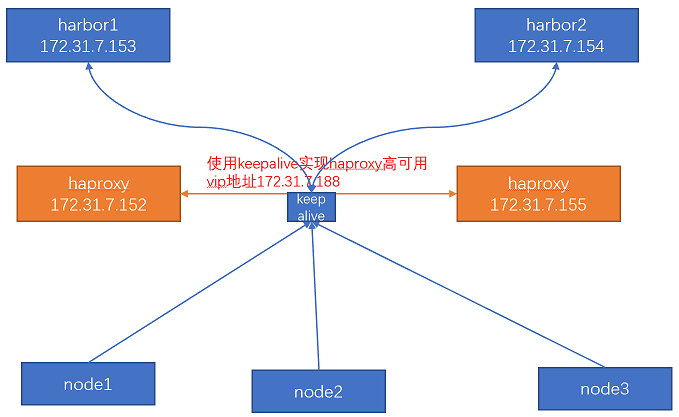

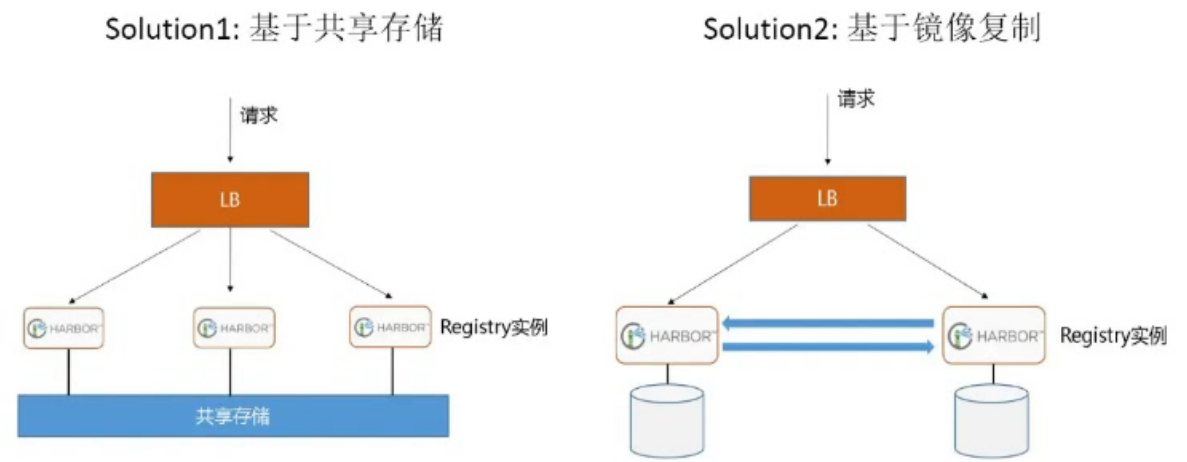

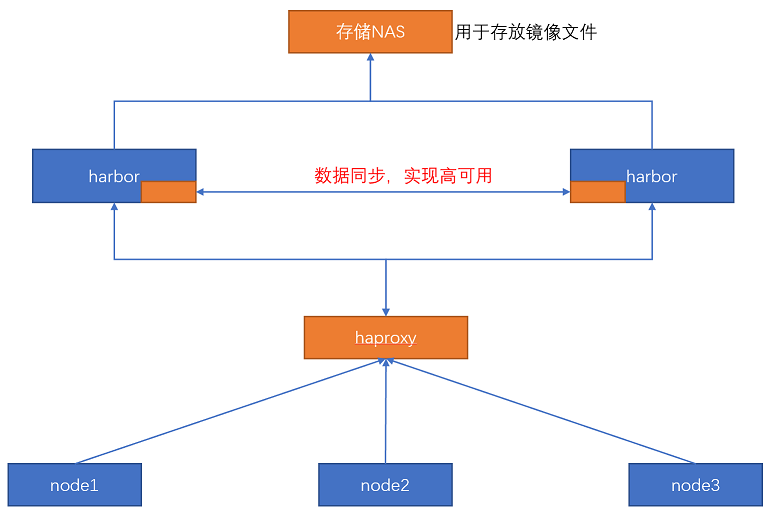

逻辑架构
  为了实现harbor高可用，一般会在两个服务器上部署harbor，两个harbor节点之间进行数据同步，一个节点挂掉，不影响harbor的使用

4.2 安装harbor

  由于在1.8版本到1.9版本以后，harbor的配置文件有harbor.cfg变成harbor.yml，因此安装时注意harbor的版本。这里采用最新版本2.8.1的harbor进行安装，如果在生产环境，不建议使用最新版本，可以使用早几个版本的稳定版。

下载地址：https://github.com/vmware/harbor/releases
安装文档：https://github.com/vmware/harbor/blob/master/docs/installation_guide.md
harbor官方提供了两种harbor安装方式：
  离线安装：下载的安装包比较大，包括了所有需要的安装包，下载完以后，不需要联网就可以安装harbor
  在线安装：下载的安装包比较小，安装时需要连接互联网在线下载需要的安装包

4.2.1 安装前准备工作

1、环境准备

两台服务器信息如下：
地址：172.31.7.153、172.31.7.154
操作系统：ubuntu 1804
服务器规格：2C4G      #实验环境最低配置，实际环境根据需求而定
硬盘：如果实验使用虚拟机，可以添加一个硬盘作为专门用来存放镜像的存储

2、格式化新添加的硬盘（该硬盘专门用于harbor存放镜像文件）

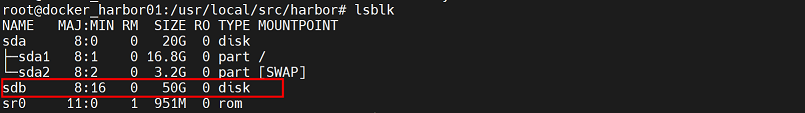

（1）查看本地硬盘：lsblk

（2）对硬盘进行分区，创建占用所有硬盘的一个分区/dev/sdb1

root@docker_harbor01:/usr/local/src/harbor# fdisk /dev/sdb
Command (m for help): n         #创建新分区
Partition type
   p   primary (0 primary, 0 extended, 4 free)
   e   extended (container for logical partitions)
Select (default p): p          #创建主分区
Partition number (1-4, default 1):           #默认即可
First sector (2048-104857599, default 2048):         #默认即可
Last sector, +sectors or +size{K,M,G,T,P} (2048-104857599, default 104857599):

Created a new partition 1 of type 'Linux' and of size 50 GiB.

Command (m for help): w        #保存创建的分区
The partition table has been altered.
Calling ioctl() to re-read partition table.
Syncing disks.

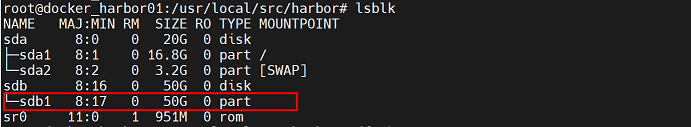

（3）查看分区

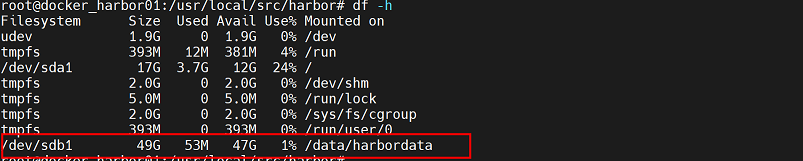

（4）格式化分区，然后df -h查看该分区
mkfs.ext4 /dev/sdb1

（5）创建存放镜像的目录/data/harbordata，然后挂载到新创建的分区

mkdir /data/harbordata -p
vim  /etc/fstab
/dev/sdb1                               /data/harbordata  xfs    defaults       0       0
mount  -a        #将目录挂载

4.2.2 安装docker

安装harbor之前需要先安装docker环境，否则harbor无法启动（要求docker版本在17.06以上版本）

1、为了方便，这里使用以下脚本安装docker：（二进制安装）
或者参考1.2.2章节的操作步骤进行docker二进制安装

#!/bin/bash
#docker-install

docker_version="20.10.24"

#添加清华大学镜像源
cat > /etc/apt/sources.list << EOF
# 默认注释了源码镜像以提高 apt update 速度，如有需要可自行取消注释
deb http://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic main restricted universe multiverse
deb http://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-updates main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-updates main restricted universe multiverse
deb http://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-backports main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-backports main restricted universe multiverse
deb http://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-security main restricted universe multiverse
# deb-src https://mirrors.tuna.tsinghua.edu.cn/ubuntu/ bionic-security main restricted universe multiverse
EOF
#更新镜像源
apt update

#下载docker二进制安装包并解压
mkdir -p /usr/local/src
cd /usr/local/src/
ls docker-${docker_version}.tgz
if [ $? -eq 0 ];then
    echo "file exist,no need to download"
    tar -xvf docker-${docker_version}.tgz -C /usr/local/src/
    cp /usr/local/src/docker/*  /usr/bin/
else
    wget mirrors.tuna.tsinghua.edu.cn/docker-ce/linux/static/stable/x86_64/docker-${docker_version}.tgz
    tar -xvf docker-${docker_version}.tgz -C /usr/local/src/
    cp /usr/local/src/docker/*  /usr/bin/
fi

#编辑containerd.service文件
cat > /lib/systemd/system/containerd.service  << EOF
[Unit]
Description=containerd container runtime
Documentation=https://containerd.io
After=network.target local-fs.target

[Service]
ExecStartPre=-/sbin/modprobe overlay
ExecStart=/usr/bin/containerd

Type=notify
Delegate=yes
KillMode=process
Restart=always
RestartSec=5
# Having non-zero Limit*s causes performance problems due to accounting overhead
# in the kernel. We recommend using cgroups to do container-local accounting.
LimitNPROC=infinity
LimitCORE=infinity
LimitNOFILE=infinity
# Comment TasksMax if your systemd version does not supports it.
# Only systemd 226 and above support this version.
TasksMax=infinity
OOMScoreAdjust=-999

[Install]
WantedBy=multi-user.target

EOF

#编辑docker.service文件
cat > /lib/systemd/system/docker.service << EOF
[Unit]
Description=Docker Application Container Engine
Documentation=https://docs.docker.com
After=network-online.target docker.socket firewalld.service containerd.service
Wants=network-online.target
Requires=docker.socket containerd.service

[Service]
Type=notify
# the default is not to use systemd for cgroups because the delegate issues still
# exists and systemd currently does not support the cgroup feature set required
# for containers run by docker
ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock
ExecReload=/bin/kill -s HUP $MAINPID
TimeoutSec=0
RestartSec=2
Restart=always

# Note that StartLimit* options were moved from "Service" to "Unit" in systemd 229.
# Both the old, and new location are accepted by systemd 229 and up, so using the old location
# to make them work for either version of systemd.
StartLimitBurst=3

# Note that StartLimitInterval was renamed to StartLimitIntervalSec in systemd 230.
# Both the old, and new name are accepted by systemd 230 and up, so using the old name to make
# this option work for either version of systemd.
StartLimitInterval=60s

# Having non-zero Limit*s causes performance problems due to accounting overhead
# in the kernel. We recommend using cgroups to do container-local accounting.
LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity

# Comment TasksMax if your systemd version does not support it.
# Only systemd 226 and above support this option.
TasksMax=infinity

# set delegate yes so that systemd does not reset the cgroups of docker containers
Delegate=yes

# kill only the docker process, not all processes in the cgroup
KillMode=process
OOMScoreAdjust=-500

[Install]
WantedBy=multi-user.target

EOF

#编辑docker.socket文件
cat  > /lib/systemd/system/docker.socket << EOF
[Unit]
Description=Docker Socket for the API

[Socket]
ListenStream=/var/run/docker.sock
SocketMode=0660
SocketUser=root
SocketGroup=docker

[Install]
WantedBy=sockets.target

EOF

#增加docker用户和组（如果不加，docker会启动失败）
groupadd docker
useradd docker -g docker

#创建普通用户，加入docker组
id -u magedu > /dev/null
if [ $? -eq 0 ];then
    echo "user exist"
else
    useradd magedu  -G docker
fi

#启动containerd服务
systemctl enable containerd.service
systemctl restart containerd.service

#启动docker服务
systemctl enable docker.service
systemctl restart docker.service

#启动docker.socket,设置开机自启动
systemctl enable docker.socket
systemctl start docker.socket

#添加镜像加速器
cd /etc/docker
touch daemon.json
cat > /etc/docker/daemon.json << EOF
{
  "registry-mirrors": [
    "https://docker.mirrors.ustc.edu.cn",
    "http://hub-mirror.c.163.com"
  ]
}
EOF

#更改内核参数
cat > /etc/sysctl.conf << EOF
net.bridge.bridge-nf-call-arptables = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
EOF

sysctl -p

#docker安装成功
echo "docker install sucess!!!"

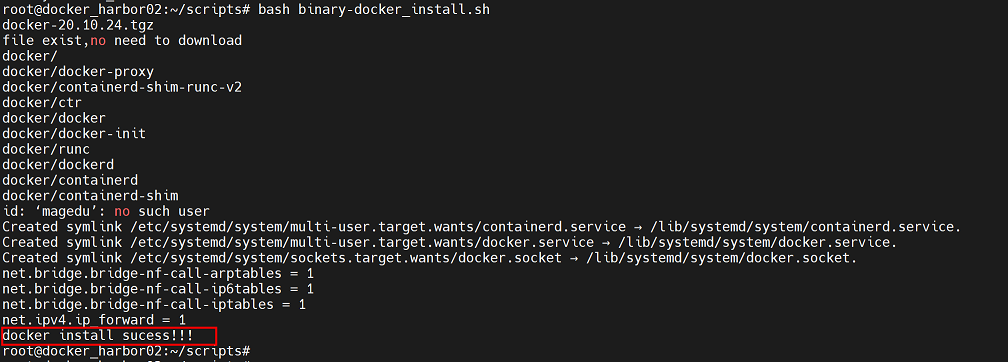

2、执行脚本，安装docker
bash binary-docker_install.sh

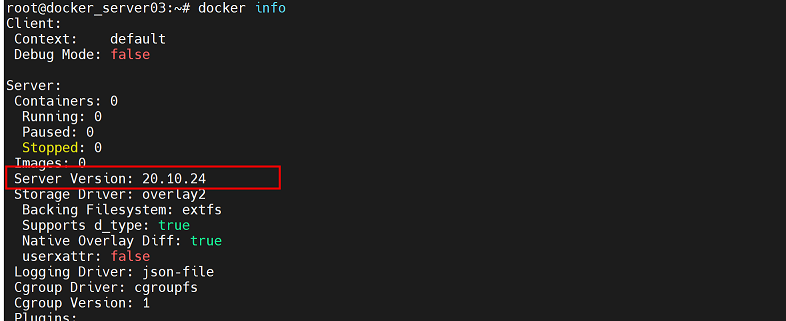

3、安装完成以后，执行docker info命令验证

4.2.3 安装docker-compose

harbor安装除了依赖docker之外，还依赖docker-compose这个编排工具，因此docker环境安装完成后，还需要安装docker-compose，否则harbor无法安装（要求docker-compose版本为1.18.0以上版本）

注意：这里我们为了安装harbor，只需安装docker-compose即可，暂时不需要知道docker-compose如何使用，docker-compose的用法，在后面会提到

1、下载docker-compose安装包
github下载：https://github.com/docker/compose/releases
使用命令下载docker-compose（2.16.0版本）二进制文件
cd /usr/local/src
wget https://github.com/docker/compose/releases/download/v2.16.0/docker-compose-linux-x86_64
2、为二进制文件赋予可执行权限
chmod a+x docker-compose-linux-x86_64
3、为了便于全局执行命令，把二进制复制到/usr/bin目录下
cp /usr/local/src/docker-compose-linux-x86_64 /usr/bin/docker-compose
4、验证
执行命令确保docker-compose命令可以执行
docker-compose version

4.2.4 安装harbor

1、下载harbor离线安装包
本次安装使用2.7.2版本的harbor，推荐使用离线安装方式
（1）离线安装包下载（推荐这种安装方式）
cd /usr/local/src/
wget https://github.com/goharbor/harbor/releases/download/v2.7.2/harbor-offline-installer-v2.7.2.tgz
（2）在线安装包下载（不推荐的安装方式）
cd /usr/local/src/
wget https://github.com/goharbor/harbor/releases/download/v2.7.2/harbor-online-installer-v2.7.2.tgz
2、解压并编辑harbor配置文件

root@docker_harbor01:~# cd /usr/local/src/
root@docker_harbor01:/usr/local/src# tar -xvf harbor-offline-installer-v2.7.2.tgz
root@docker_harbor01:/usr/local/src# cd harbor/
root@docker_harbor01:/usr/local/src/harbor# cp harbor.yml.tmpl harbor.yml
root@docker_harbor01:/usr/local/src/harbor# vim harbor.yml
#harbor地址，可以写ip，也可以写域名，如果写域名，需要在访问harbor的本地hosts文件添加地址解析。当配置harbor镜像复制时，要将域名修改为主机ip地址，否则会报错
hostname: harbor.magedu.com

#http协议，保持默认即可
# http related config
http:
  # port for http, default is 80. If https enabled, this port will redirect to https port
  port: 80

#https协议，如果启用，需要配置公钥证书和私钥证书，这里暂时不开启，将以下内容注释掉
# https related config
#https:
  # https port for harbor, default is 443
  #  port: 443
  # The path of cert and key files for nginx
  #  certificate: /your/certificate/path
  #  private_key: /your/private/key/path

#harbor登录密码，默认为Harbor12345，可以自定义密码
harbor_admin_password: 123456

#harbor数据存储目录，默认为/data，这里修改为自定义的/data/harbordata目录，该目录可以挂载到存储或其他地方，专门用来存放harbor数据，即使服务器宕机，数据也不会丢失
data_volume: /data/harbordata

3、安装harbor
cd /usr/local/src/harbor
root@docker_harbor01:/usr/local/src/harbor# ./install.sh --with-trivy #--with-trivy是指开启镜像扫描

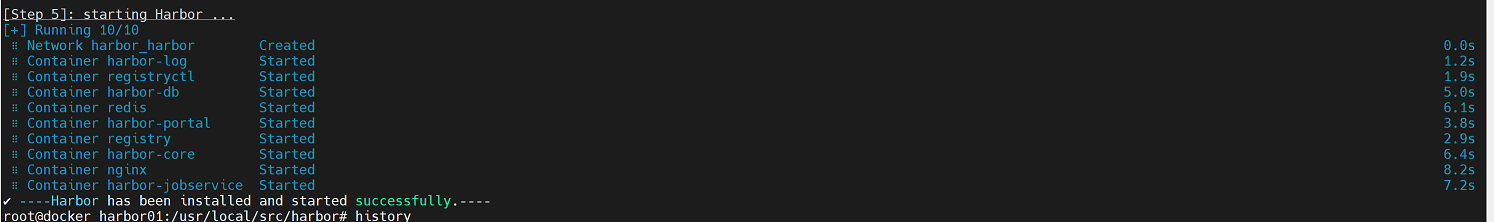

出现以下输出说明安装成功

4.3 访问harbor验证

1、在访问harbor的主机本地hosts添加以下地址解析
172.31.7.153 harbor.magedu.com

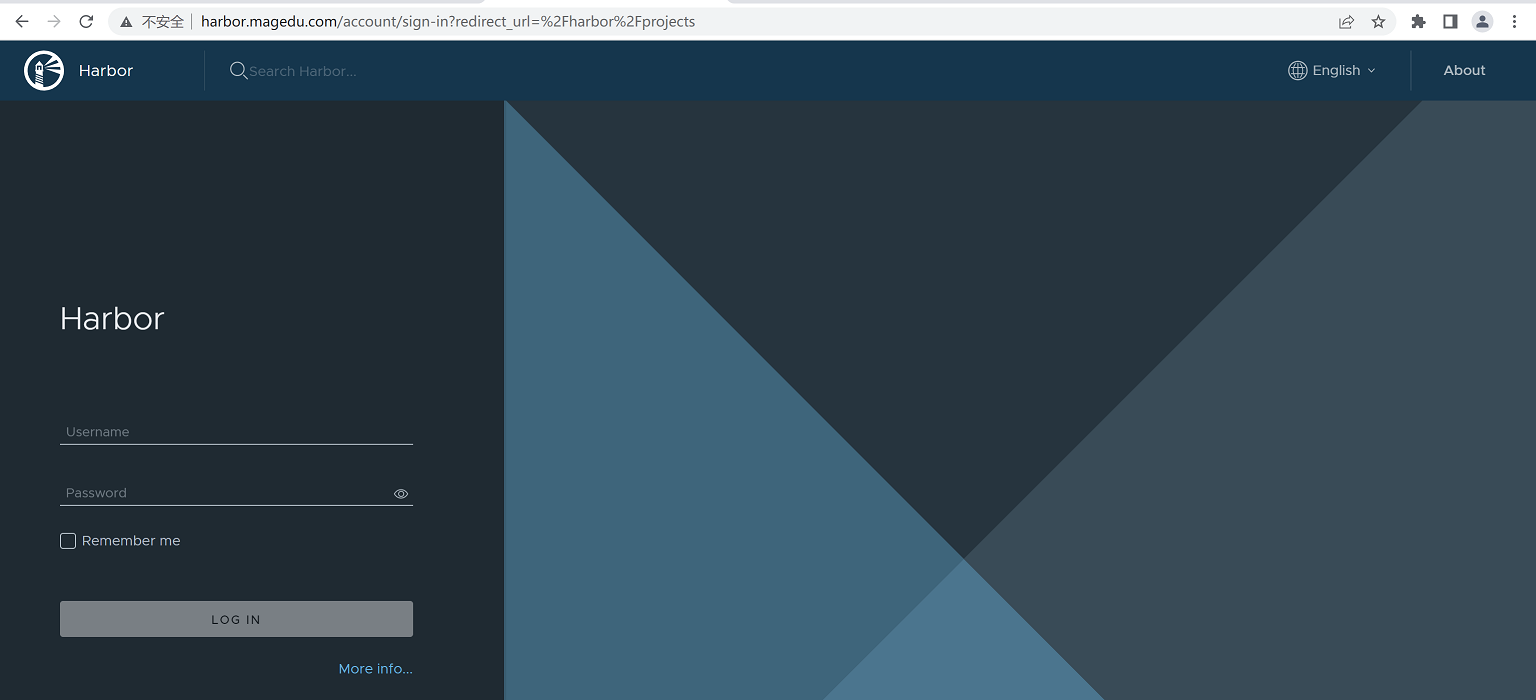

2、浏览器访问harbor：harbor.magedu.com

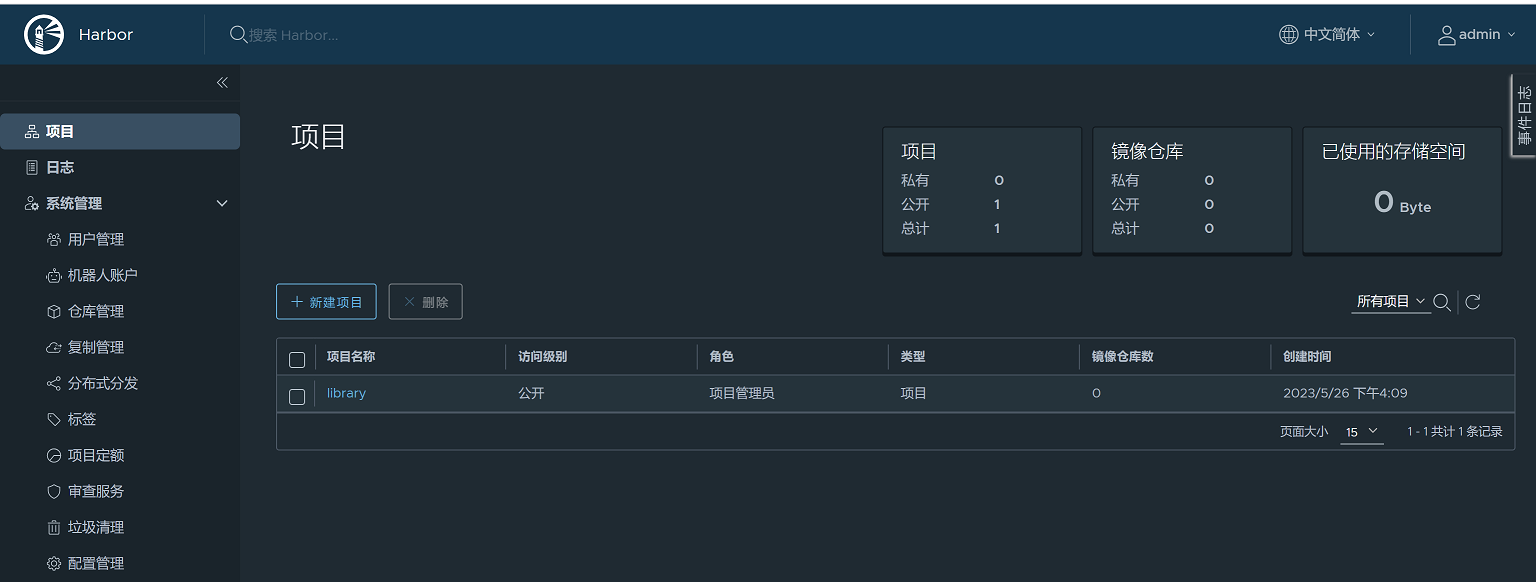

3、输入账号密码，访问控制台
账号为admin，密码为harbor配置文件中harbor_admin_password参数的值

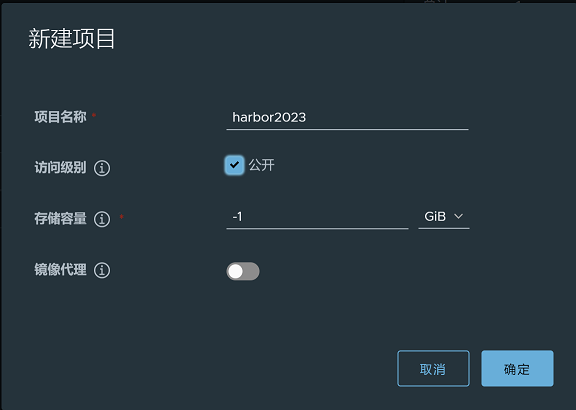

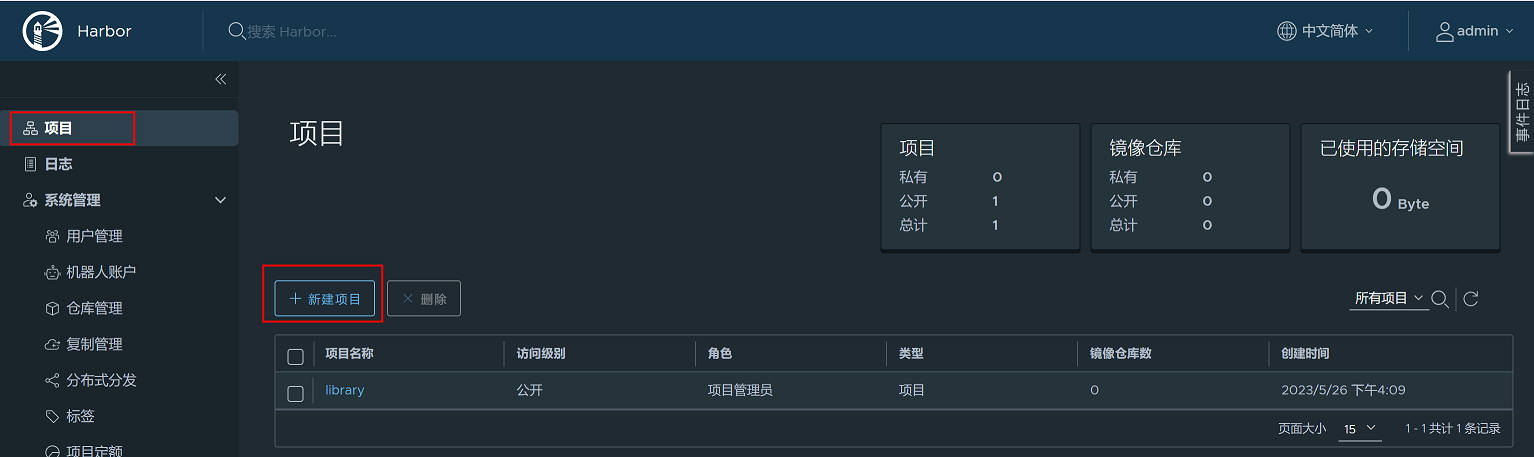

4、创建项目，用于存放镜像

项目名称：设置项目名称
访问级别：如果不勾选公开前面的按钮，是私有仓库，这里勾选上
存储容器：-1是指不限量，如果需要限量，可根据需求进行配置
镜像代理：保持默认即可

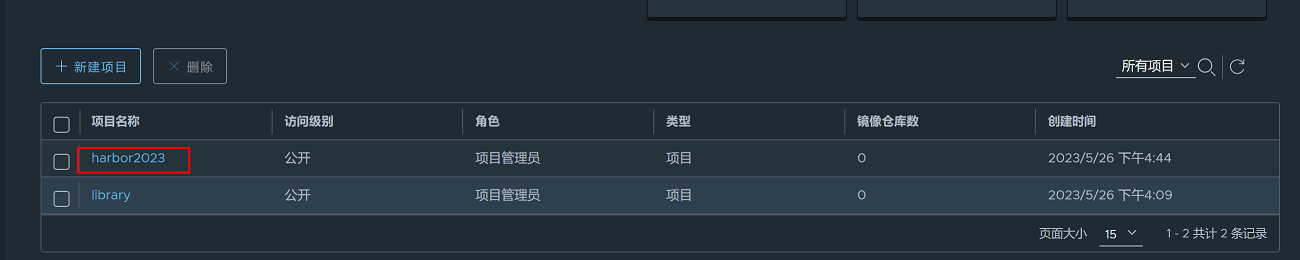

创建完成后，如下所示：

4.4 使用harbor镜像仓库上传下载镜像

4.4.1 上传前准备工作

要想在客户端使用harbor镜像仓库，需要准备以下工作：
1、在客户端本地hosts文件中添加地址解析

root@docker_server01:~# vim /etc/hosts
172.31.7.153 harbor.magedu.com

2、在客户端添加非安全镜像仓库（注意:如果镜像仓库使用域名，则daemon.json文件中添加非安全仓库也需要添加域名，如果镜像仓库是ip地址，daemon.json文件中添加非安全仓库也需要添加ip地址，否则上传镜像会报错）

root@docker_server01:~# vim /etc/docker/daemon.json   #如果存在多个镜像，可以同时列出，用逗号隔开
{
  "registry-mirrors": ["https://3lvei2wk.mirror.aliyuncs.com"],
  "insecure-registries":[ "http://172.31.7.151:5000","http://harbor.magedu.com"]
}

重启docker服务，使配置生效
root@docker_server01:~# systemctl daemon-reload && systemctl restart docker

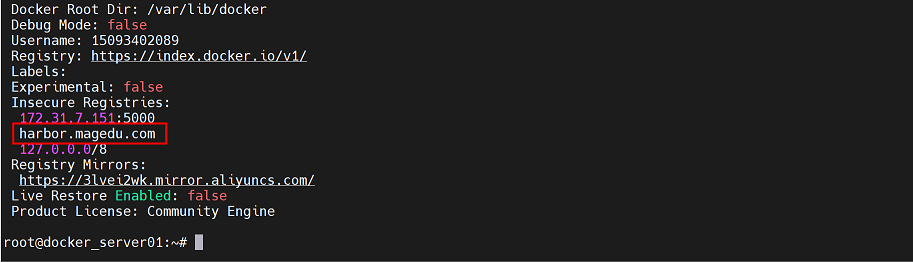

查看docker info信息中的非安全仓库：

4.4.2 上传下载镜像

4.4.2.1 上传镜像
1、为本地镜像打tag（tag格式：镜像仓库域名/项目名称/镜像名称:tag号）
root@docker_server01:~# docker tag nginx:1.18.0 harbor.magedu.com/harbor2023/nginx:1.18.0

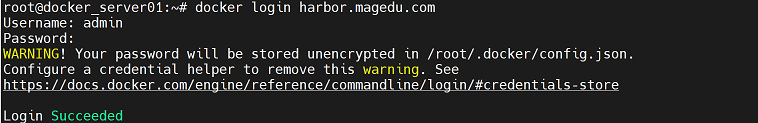

2、登录harbor镜像仓库，然后上传镜像
登录账号密码就是登录web页面harbor的账号密码
root@docker_server01:~# docker login harbor.magedu.com

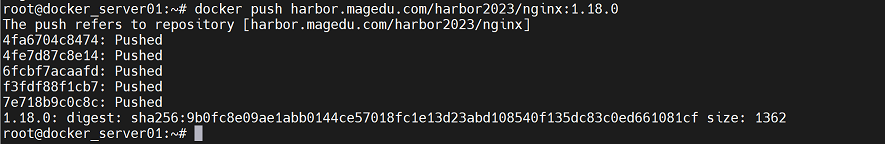

上传镜像
root@docker_server01:~# docker push harbor.magedu.com/harbor2023/nginx:1.18.0

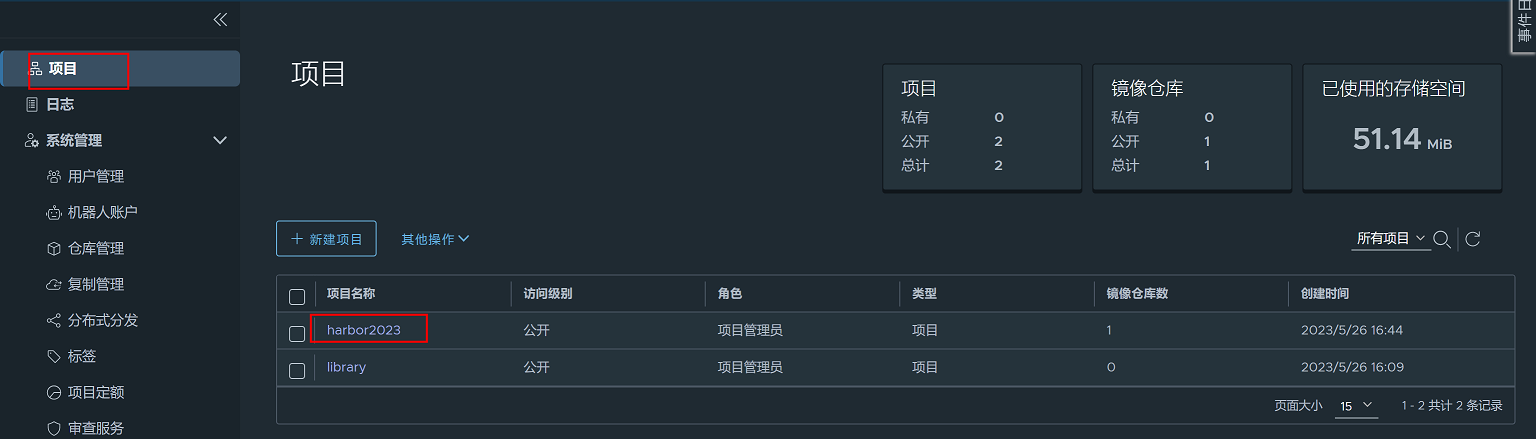

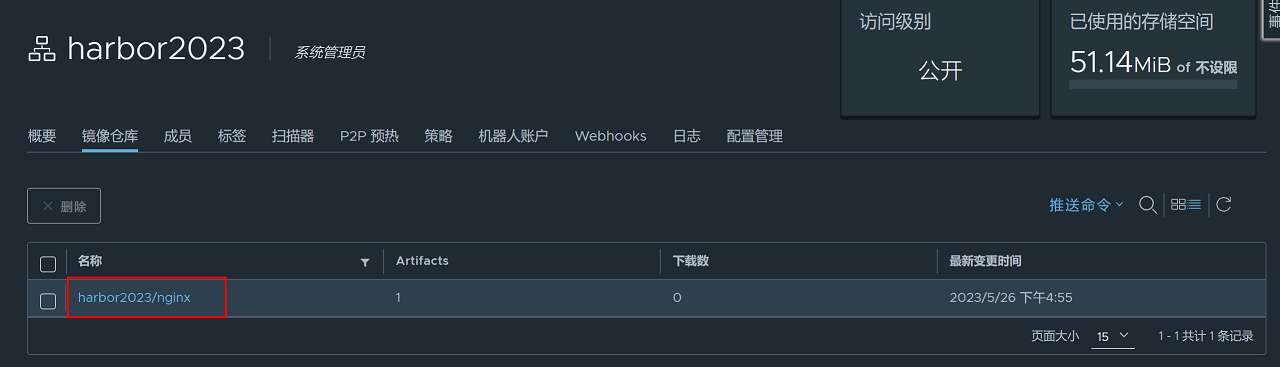

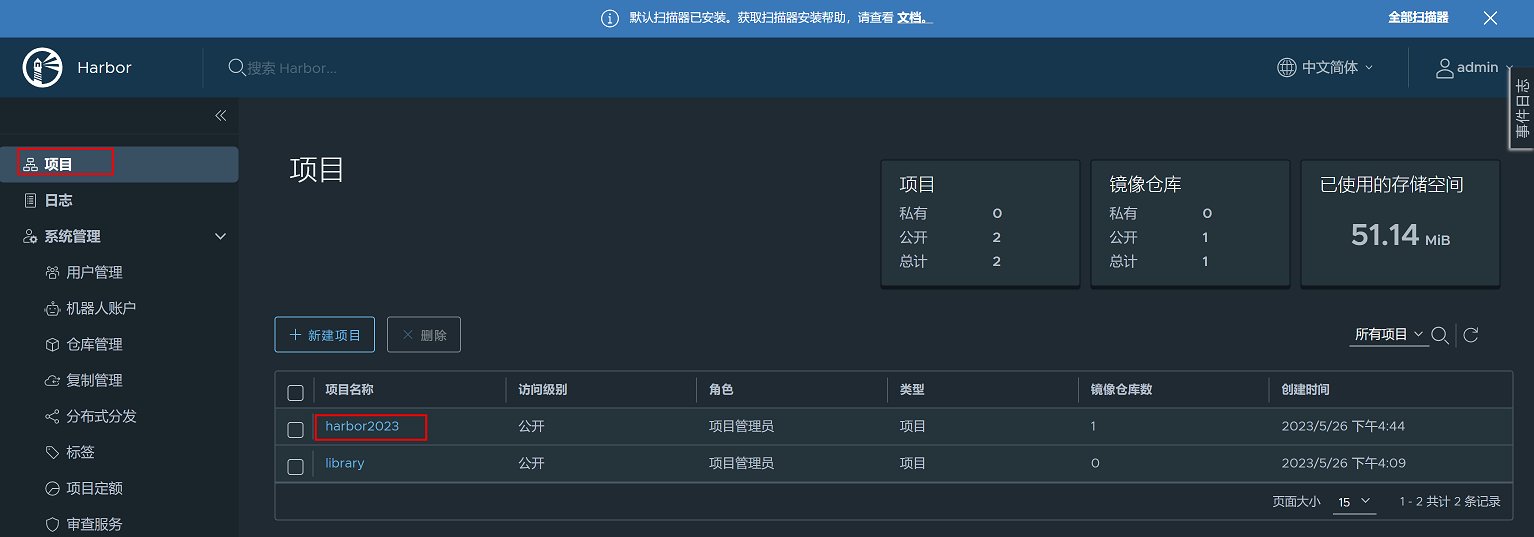

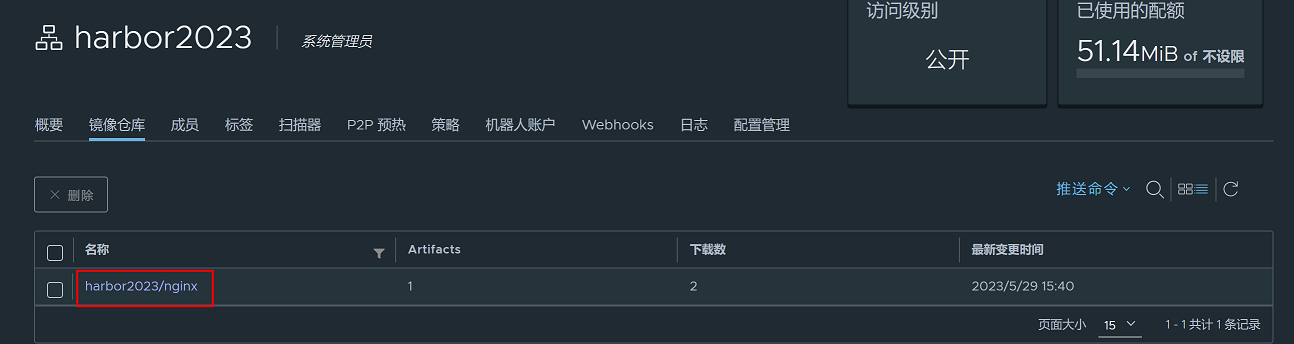

3、在harbor镜像仓库控制台查看镜像已存在，说明上传成功

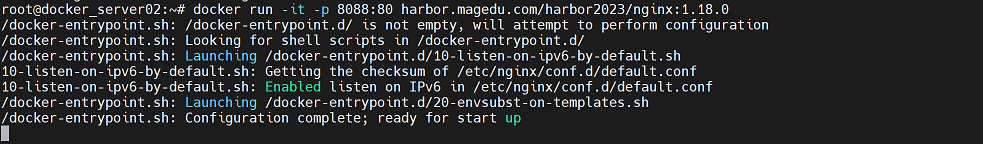

4.4.2.2 下载镜像并启动容器
1、在其他服务器下载下载harbor镜像仓库中的镜像
注意：在下载前要添加hosts地址解析，以及添加非安全镜像仓库

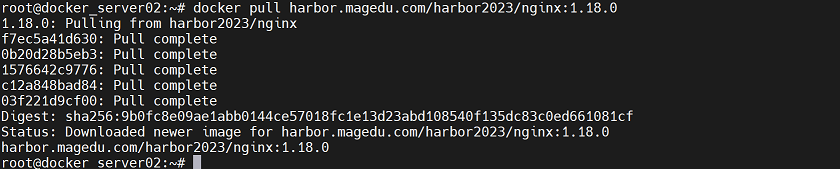

root@docker_server02:~# docker pull harbor.magedu.com/harbor2023/nginx:1.18.0

2、启动镜像为容器
root@docker_server02:~# docker run -it -p 8088:80 harbor.magedu.com/harbor2023/nginx:1.18.0

4.5 harbor镜像扫描

4.5.1 开启镜像扫描

harbor镜像扫描器可以扫描镜像文件，检查镜像文件中是否存在安全漏洞，因此一般情况下都会开启扫描器
1、开启扫描器方法：

方法1：在安装时开启
在安装harbor时，添加--with-trivy参数，即：
cd /usr/local/src/
root@docker_harbor01:/usr/local/src/harbor# ./install.sh --with-trivy
备注：harbor 早期版本开启扫描器使用--with-clair参数，2.2版本以后已经丢弃该参数，使用--with-trivy参数开启扫描器

方法2：在安装后开启
如果已经harbor已经安装完成，可以执行以下命令开启镜像扫描器
cd /usr/local/src/
root@docker_harbor01:/usr/local/src/harbor#  ./prepare --with-trivy

2、在harbor控制台查看扫描器（扫描器状态是健康状态说明扫描器可以正常使用）

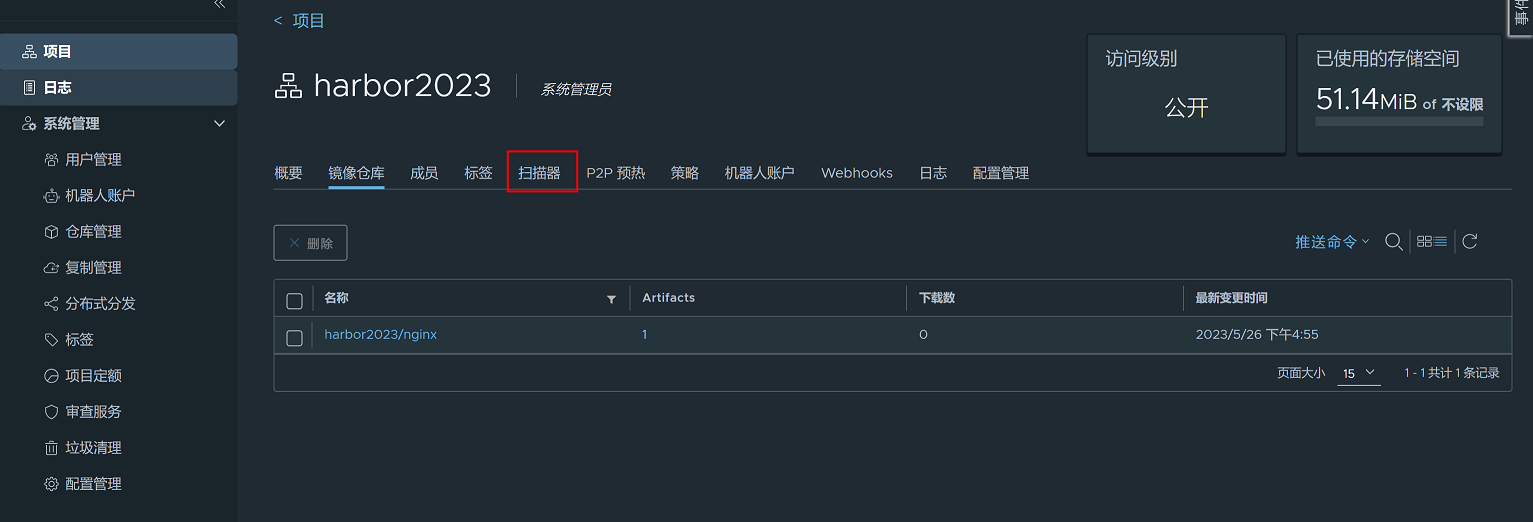

3、查看镜像扫描
找到项目下的镜像文件，点击扫描器

4.5.2 手动对镜像进行扫描

1、点击项目-项目仓库harbor2023，进入下一页面

2、点击镜像harbor2023/nginx

3、勾选镜像，然后点击扫描

4、查看扫描结果

5、查看漏洞内容
点击镜像，进入下一页面

把页面拉到最下面，查看漏洞内容

4.5.3 开启镜像自动扫描

上传镜像到harbor，harbor镜像仓库不会自动扫描镜像，需要人为手动扫描。可以开启自动扫描，镜像一旦上传，harbor就会自动进行镜像扫描。
1、登录harbor，点击项目-镜像仓库

2、点击配置管理，勾选自动扫描镜像

4.6 实现harbor高可用

高可用实现方式：
  方法1：使用共享存储，harbor将镜像存储到共享存储，node节点下载镜像时，harbor将存储中的数据返回给客户端
  方法2：如果没有共享存储，可以基于镜像复制的方式，实现高可用。即几台harbor服务器之间进行数据同步，使得数据保持一致

  Harbor 支持基于策略的 Docker 镜像复制功能，这类似于 MySQL 的主从同步，其可以实现不同的数据中心、不同的运行环境之间同步镜像，并提供友好的管理界面，大大简化了实际运维中的镜像管理工作，已经有用很多互联网公司使用harbor 搭建内网 docker 仓库的案例，并且还有实现了双向复制的案列，本文将实现单向复制的部署。

逻辑架构图

备注：正常情况下，为了实现高可用，应部署两台harbor服务器，开启镜像复制实现数据同步。由haproxy负载两台harbor服务器，然后在两台haproxy服务器上启用keepalive保证haproxy的高可用。

环境准备：
  harbor01：172.31.7.153
  harbor02：172.31.7.154
  负载均衡harproxy01：172.31.7.152
  负载均衡harproxy02：172.31.7.155
  keepalive vip地址：172.31.7.188

4.6.1 部署harbor

1、要实现harbor的镜像复制，需要两台harbor服务器。
  具体操作步骤可以操作4.2章节，这里不在复述。（如果复用4.2章节部署的harbor服务器，注意要将harbor配置文件中的hostname参数的值修改为harbor服务器ip地址）
注意：在部署harbor过程中，修改harbor配置文件harbor.yaml时，hostname参数需要配置为当前harbor服务器的ip地址，而不能配置为域名，如果配置为域名，在仓库管理-新建目标时会出现新建连接失败的报错。
2、在两台harbor服务器（172.31.7.153/172.31.7.154）的控制台上分别创建存放基础镜像的镜像仓库baseiamges

3、上传镜像进行验证
（1）在客户端添加非安全镜像仓库（将两台harbor服务器地址均添加到非安全仓库列表中）

vim  /etc/docker/daemon.json
{
  "registry-mirrors": ["https://3lvei2wk.mirror.aliyuncs.com"],
  "insecure-registries":["http://172.31.7.153","http://172.31.7.154"]
}

root@docker_server01:~# systemctl daemon-reload && systemctl restart docker
（2）给本地镜像打tag
docker tag nginx:1.18.0 172.31.7.154/harbor2023/nginx:1.18.0
（3）登录harbor仓库，然后上传镜像
root@docker_server01:~# docker login 172.31.7.154
root@docker_server01:docker push 172.31.7.154/harbor2023/nginx:1.18.0

4、在控制台查看镜像

4.6.2 配置镜像复制

在两台harbor控制台上执行以下操作：
4.6.2.1 配置仓库管理
1、在172.31.7.153 harbor控制台上进行以下操作步骤：

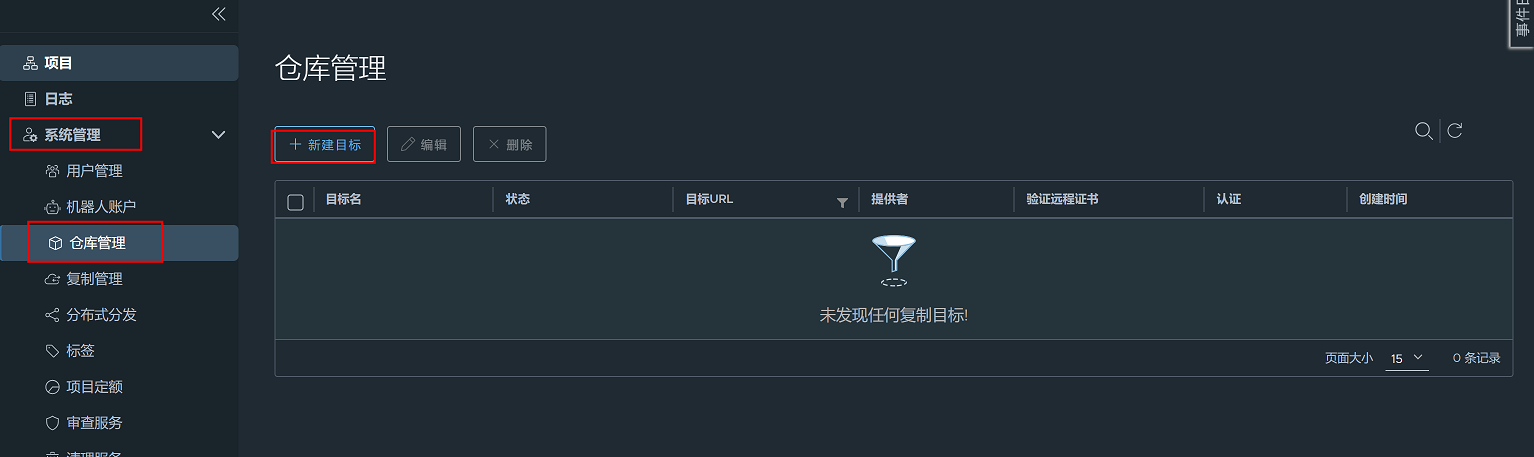

（1）登录harbor控制台，点击系统管理-仓库管理-新建目标

（2）新建目标

参数说明：
提供者：选择harbor即可
目标名：同步的镜像仓库名称，两边保持一致，这里填写baseimages
描述：可以添加描述信息
目标URL：同步镜像的目标harbor服务器的url，这里填写http://172.31.7.154
访问ID：目标harbor服务器的登录账号，这里填写admin
访问密码：目标harbor服务器的登录密码，这里填写admin账号的密码
验证远程证书：是否启用https，如果启用，勾选该选项，如果没有启动，使用的是自签名证书或者非信任证书，则无需勾选

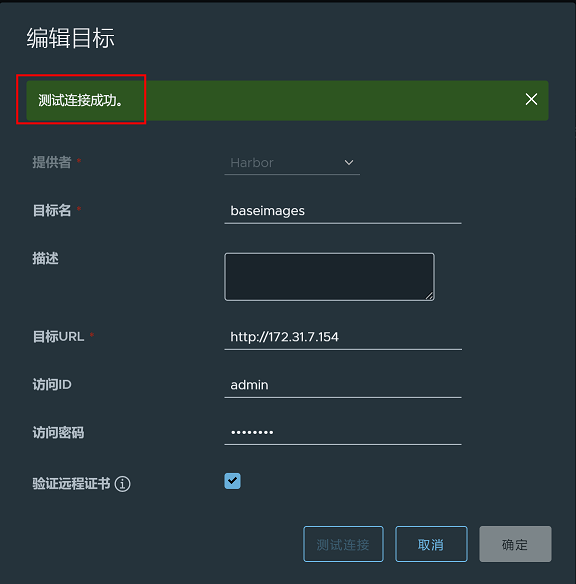

（3）配置完成后，点击测试连接，出现测试连接成功才可以创建

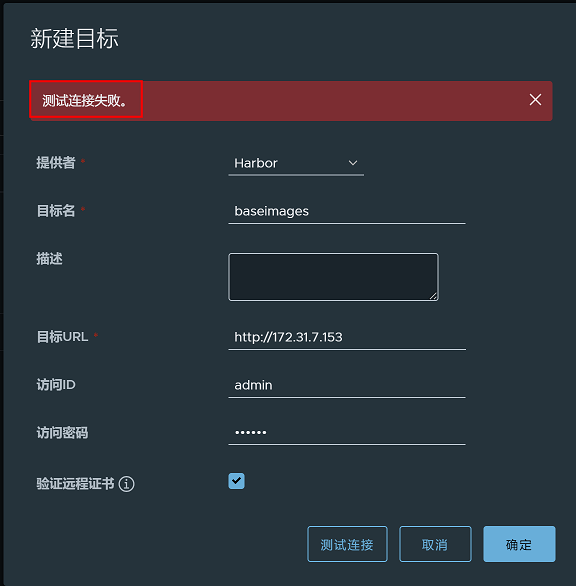

注意：如果新建目标失败，提示测试连接失败，报错如下：

解决方法：将harbor配置文件harbor.yml中hostname参数的值需要修改为harbor服务器的ip地址

2、在172.31.7.154 harbor控制台上进行以下操作步骤：
（1）登录harbor控制台，点击系统管理-仓库管理-新建目标

（2）新建目标

参数说明：
提供者：选择harbor即可
目标名：同步的镜像仓库名称，两边要保持一致，这里填写baseimages
描述：可以添加描述信息
目标URL：同步镜像的目标harbor服务器的url，这里填写http://172.31.7.153
访问ID：目标harbor服务器的登录账号，这里填写admin
访问密码：目标harbor服务器的登录密码，这里填写admin账号的密码
验证远程证书：是否启用https，如果启用，勾选该选项，如果没有启动，使用的是自签名证书或者非信任证书，则无需勾选

（3）配置完成后，点击测试连接，出现测试连接成功才可以创建

4.6.2.2 配置复制管理
1、在172.31.7.153 harbor控制台上：
（1）登录harbor控制台，系统管理-复制管理-新建规则

（2）配置规则

参数说明：
名称：镜像复制的名称，可自定义，这里填baseiamges-sync
描述：镜像复制的描述信息，可自定义
复制模式：建议选择Push-based，因此选择拉取的话，我们不知道目标何时上传镜像，因此选择推送更合适
Push-based：把镜像从本地向目标推送
Pull-based：把镜像从目标拉向本地
目标仓库：点击下拉列表选择刚才创建的仓库，这里为baseimages-http://172.31.7.154
目标：可不填，选择默认即可
触发模式：分为手动、定时、事件驱动，建议选择事件驱动，并勾选下方删除本地资源时同时也删除远程的资源
手动：人为手动触发同步，不建议
定时：指定同步时间，在某个时间点进行同步
事件驱动：一旦出现镜像上传或删除的事件就会触发同步。
带宽：-1是指不做限制
选项：保持默认即可

2、在172.31.7.154 harbor控制台上：
（1）登录harbor控制台，系统管理-复制管理-新建规则

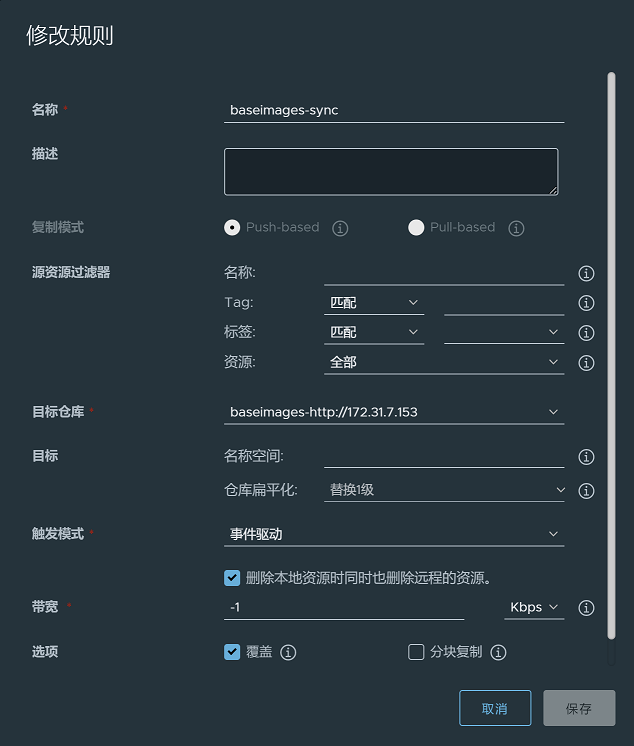

（2）配置规则

参数说明：
名称：镜像复制的名称，可自定义，这里填baseiamges-sync
描述：镜像复制的描述信息，可自定义
复制模式：建议选择Push-based，因此选择拉取的话，我们不知道目标何时上传镜像，因此选择推送更合适
Push-based：把镜像从本地向目标推送
Pull-based：把镜像从目标拉向本地
目标仓库：点击下拉列表选择刚才创建的仓库，这里为baseimages-http://172.31.7.153
目标：可不填，选择默认即可
触发模式：分为手动、定时、事件驱动，建议选择事件驱动，并勾选下方删除本地资源时同时也删除远程的资源
手动：人为手动触发同步，不建议
定时：指定同步时间，在某个时间点进行同步
事件驱动：一旦出现镜像上传或删除的事件就会触发同步。
带宽：-1是指不做限制
选项：保持默认即可

4.6.3 镜像同步验证

1、在客户端向主harbor 172.31.7.153上传镜像
root@docker_server01:~# docker tag centos:7.9.2009 172.31.7.153/baseimages/centos:7.9.2009
root@docker_server01:~# docker push 172.31.7.153/baseimages/centos:7.9.2009

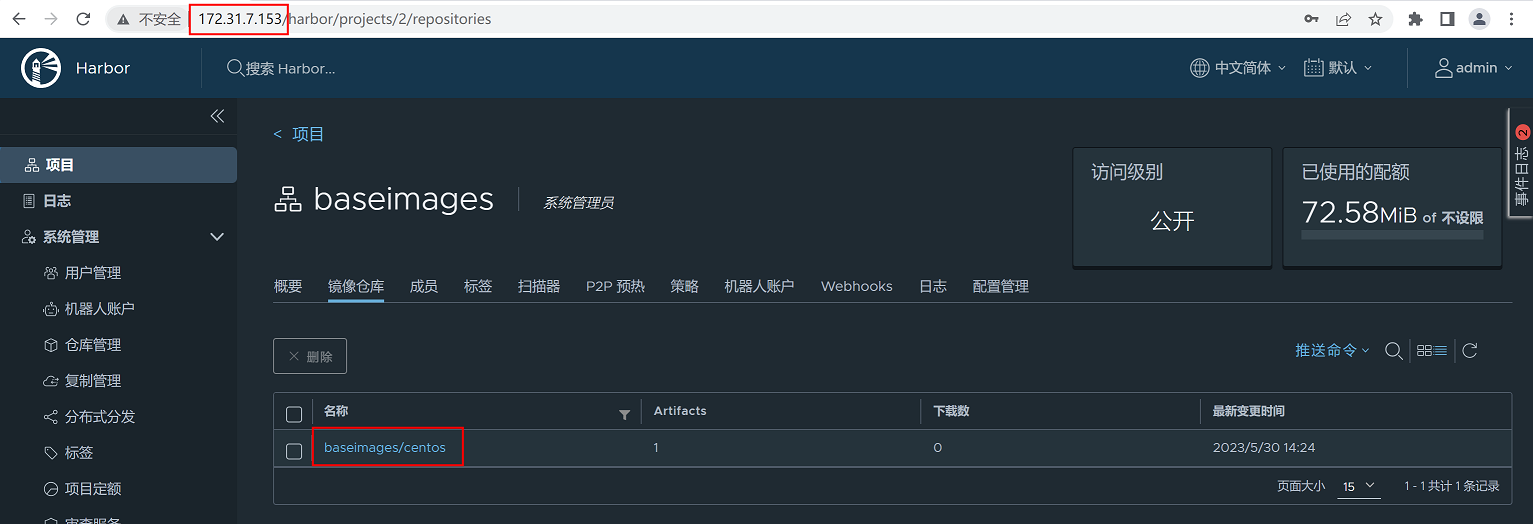

2、在harbor 172.31.7.153控制台上查看镜像

3、在harbor 172.31.7.154 控制台上查看镜像，已经同步成功

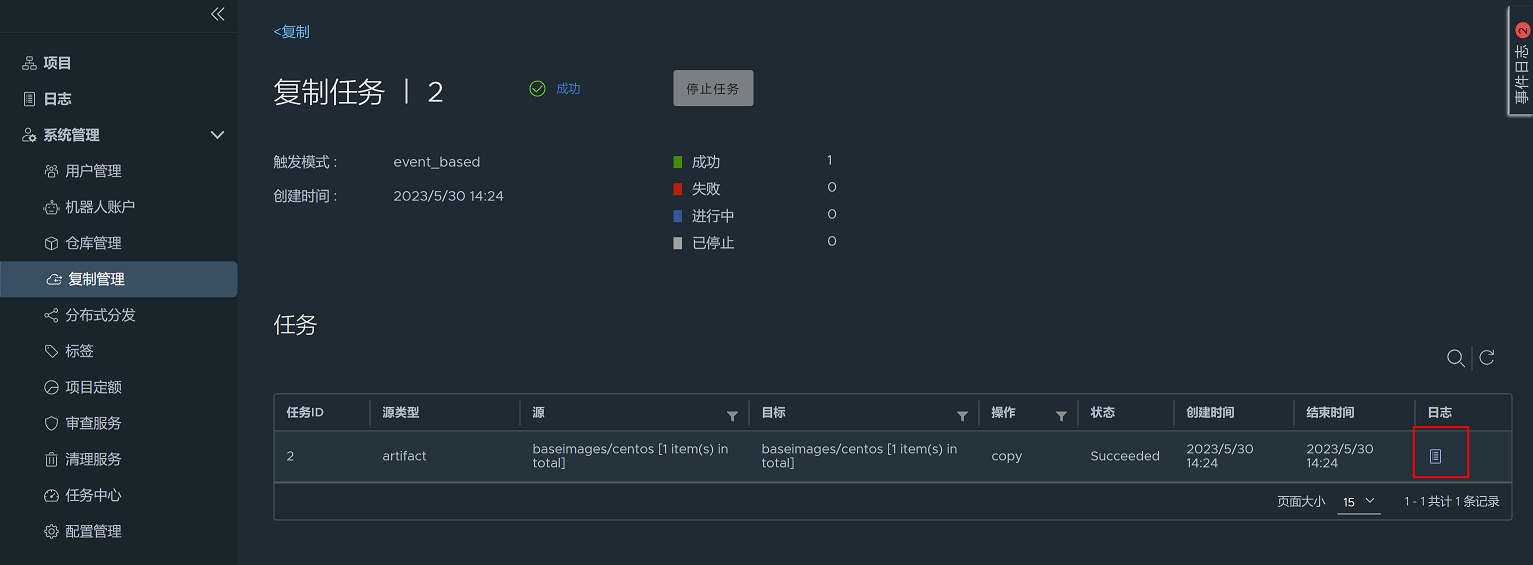

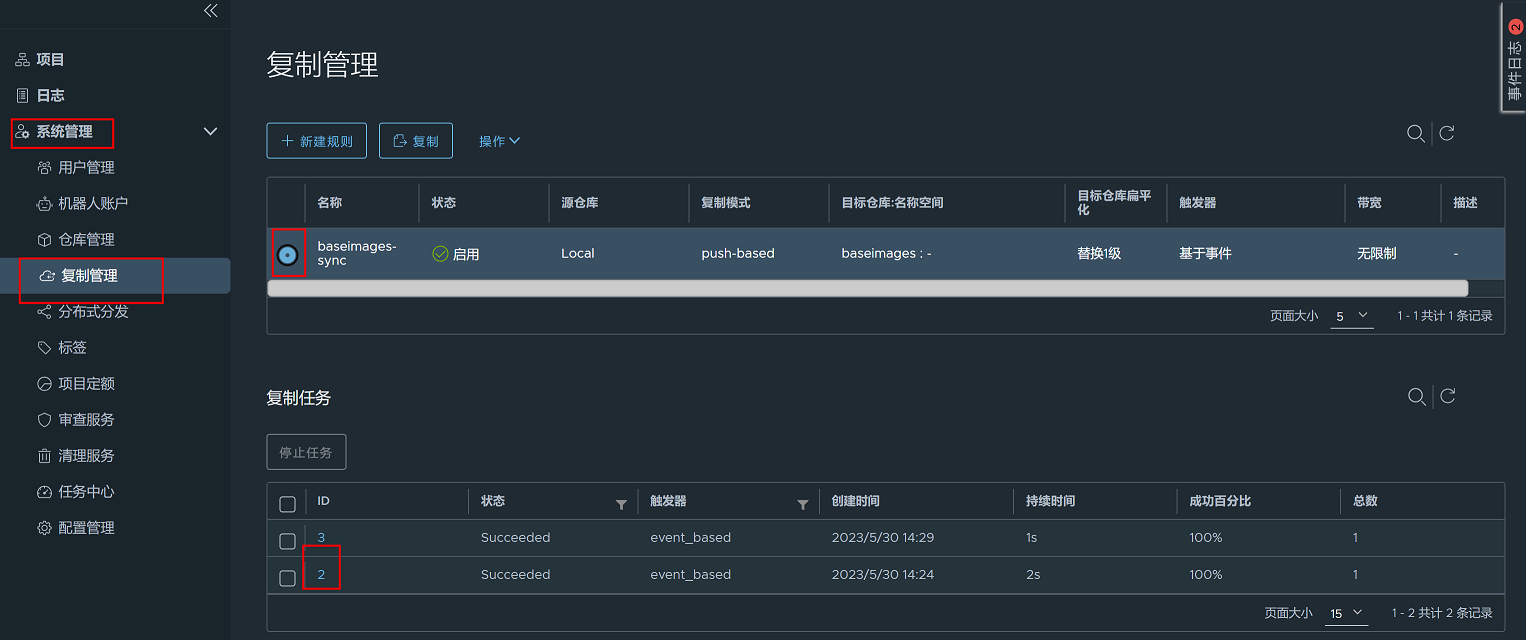

4、在控制台查看同步日志，系统管理-复制管理-勾选创建的规则，点击下方复制任务的id

点击右侧日志

查看镜像复制的日志内容

5、在一台主机下载从172.31.7.153上同步过来的镜像（要在一台没有该镜像的主机上下载）
注意：在同步之前要在客户端配置非安全镜像仓库
root@docker_server02:~# docker pull 172.31.7.154/baseimages/centos:7.9.2009

4.6.4 通过负载均衡下载镜像

4.6.4.1 配置haproxy
1、在172.31.7.152和172.31.7.155上安装haproxy并配置

vim /etc/haproxy/haproxy.cfg
listen docker_harbor_80
    bind 172.31.7.188:80
    mode tcp
    balance source
    server harbor01 172.31.7.153:80 check inter 3s fall 3 rise 1
    server harbor02 172.31.7.154:80 check inter 3s fall 3 rise 1

注意：由于没有使用共享存储，这里建议将负载策略设置为source，即源地址hash，确保上传镜像时同一台服务器得请求能访问到相同的目标服务器。如果使用轮询，万一请问过程中被转发到其他服务器，会导致镜像上传到不同服务器，造成镜像不完整
2、重启服务
systemctl enable haproxy && systemctl restart haproxy
如果第二台haproxy重启服务器报错，提示无法绑定，添加以下内容：
增加内核参数：允许绑定非本机的IP

vim   /etc/sysctl.conf
net.ipv4.ip_nonlocal_bind=1

4.6.4.2 配置keepalived
1、在172.31.7.152上安装keepalived并配置

apt install -y keepalived
cp  /usr/share/doc/keepalived/samples/keepalived.conf.vrrp  /etc/keepalived/keepalived.conf
vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
     acassen
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}

vrrp_instance VI_1 {
    state MASTER       #该节点作为主
    interface eth0
    garp_master_delay 10
    smtp_alert
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.31.7.188 dev eth0 label eth0:0       #添加vip
    }
}

重启服务
systemctl enable keepalived && systemctl restart keepalived
2、在172.31.7.155上安装keepalived并配置

apt install -y keepalived
cp  /usr/share/doc/keepalived/samples/keepalived.conf.vrrp  /etc/keepalived/keepalived.conf
vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived

global_defs {
   notification_email {
     acassen
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
}

vrrp_instance VI_1 {
    state BACKUP      #该节点作为备
    interface eth0
    garp_master_delay 10
    smtp_alert
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.31.7.188 dev eth0 label eth0:0      #添加vip
    }
}

重启服务
systemctl enable keepalived && systemctl restart keepalived
4.6.4.3 镜像上传下载验证
1、在客户端主机添加非安全镜像仓库172.31.7.188

vim  /etc/docker/daemon.json
{
  "registry-mirrors": ["https://3lvei2wk.mirror.aliyuncs.com"],
  "insecure-registries":["harbor.magedu.com","http://172.31.7.153","http://172.31.7.154","http://172.31.7.188"]
}

2、上传镜像
root@docker_server02:~# docker login 172.31.7.188
root@docker_server02:~# docker tag nginx:1.18.0 172.31.7.188/baseimages/nginx:1.18.0
root@docker_server02:~# docker push 172.31.7.188/baseimages/nginx:1.18.0

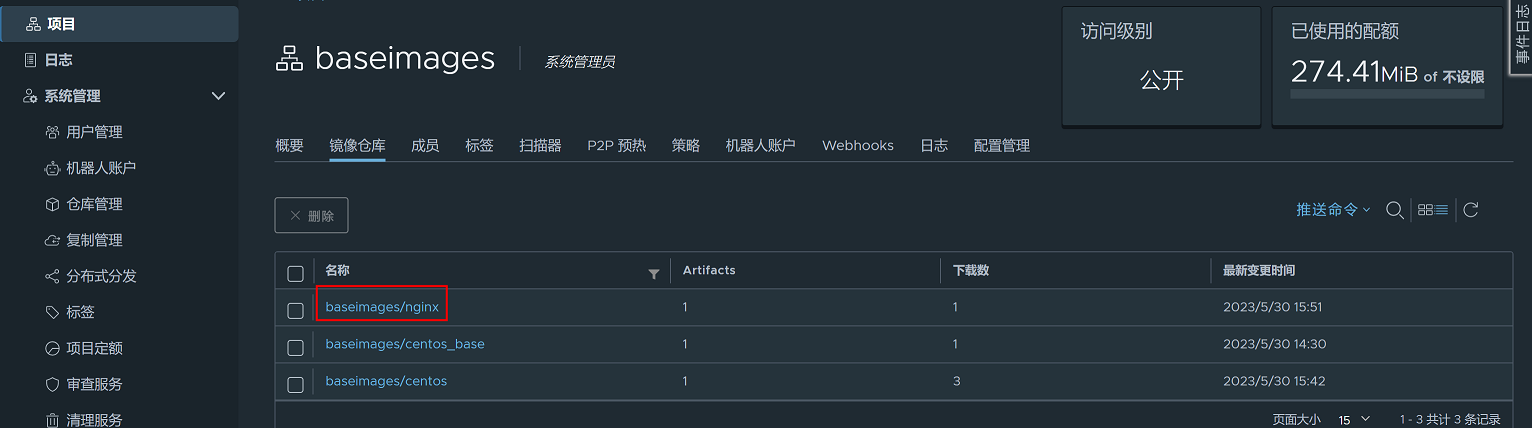

在harbor控制台查看镜像

3、下载镜像
root@docker_server02:~# docker pull 172.31.7.188/baseimages/centos:7.9.2009
