二、部署Prometheus监控

本章概述

• Docker部署prometheus
• Operator 部署prometheus
• 二进制安装prometheus
• 二进制安装node-exporter
• 配置prometheus server收集node-exporter指标数据
• 部署Grafana
• Grafana导入模板

前言
  Prometheus监控可以通过不同的方式安装部署，但是实际生产环境只需要根据实际需求选择其中一种方式部署即可，无论使用哪一种方式安装部署的prometheus server，使用方式都是一样的，这里以二进制安装环境为例，其它部署方式会做简单的对应介绍。
部署方式包括以下几种：
（1）官方二进制下载及安装，prometheus server的监听端口为9090
链接：https://prometheus.io/download/
（2）docker镜像直接启动
链接：https://prometheus.io/docs/prometheus/latest/installation/
（3）operator部署
链接：https://github.com/coreos/kube-prometheus
（4）使用apt或者yum安装
~# apt install prometheus

2.1 docker部署prometheus

参考文档：https://prometheus.io/docs/prometheus/latest/installation/
1、准备一台机器172.31.7.151，首先要安装docker
docker安装步骤这里不再写出，执行以下脚本安装即可（二进制安装docekr，通过以下百度网盘链接下载脚本）

链接：https://pan.baidu.com/s/1AWJVhfYZioXquYHaxJORVQ
提取码：jf6s

2、执行docker命令，拉起prometheus容器

docker run \
    -p 9090:9090 \
    prom/prometheus

注意：由于本地没有镜像，需要联网下载prometheus镜像，如果不能联网，需要提前下载好镜像文件。同时也可以为容器指定挂载，把数据存储到指定的地方，这里只做演示，不再指定挂载

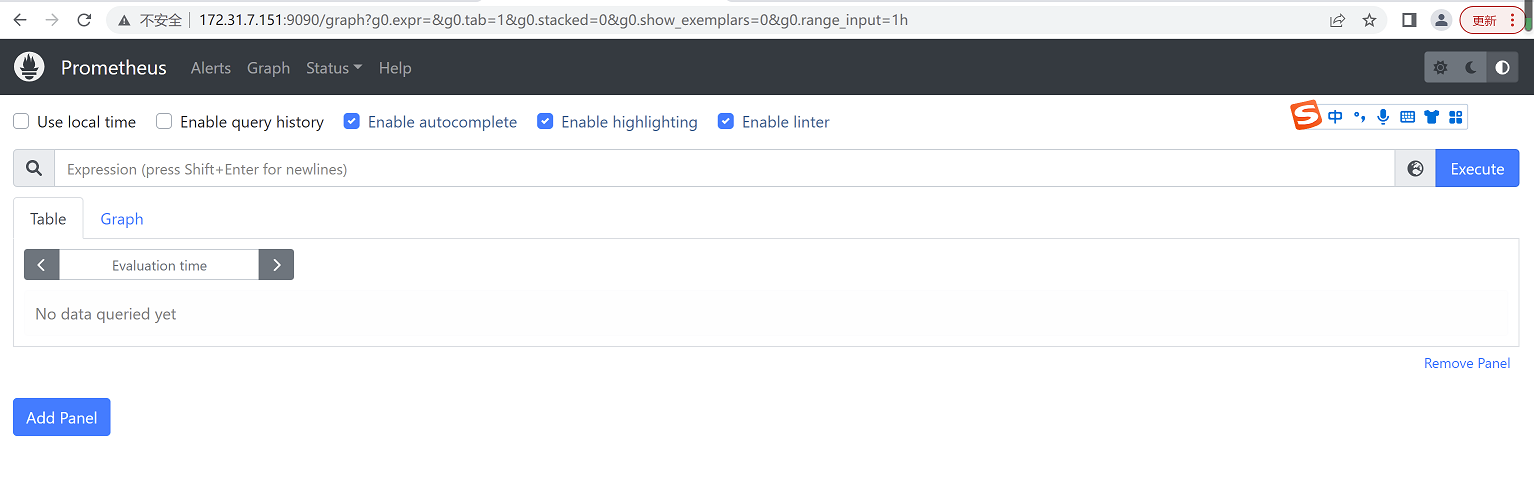

3、容器拉起以后，访问prometheus：172.31.7.151:9090

查看目标主机数据

由于没有配置，只能看到本机

2.2 Operator 部署prometheus

这种部署方式要求在k8s集群内部进行部署，并且对k8s版本有要求，因此在部署之前要查看版本兼容性。
github链接：https://github.com/prometheus-operator/kube-prometheus

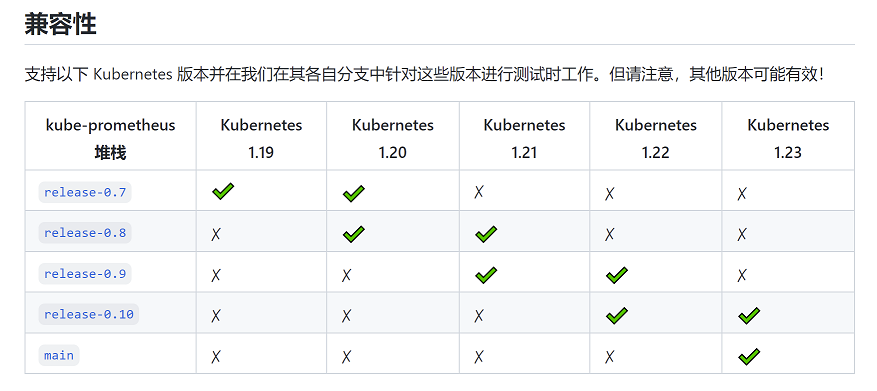

版本兼容性：

2.2.1 clone并部署

1、从github clone代码到本地

cd /root/yaml/prometheus
git clone https://github.com/prometheus-operator/kube-prometheus.git

2、进入目录，执行命令部署prometheus
cd kube-prometheus/
kubectl apply --server-side -f manifests/setup
kubectl apply -f manifests/ #该目录下部分yaml文件中镜像为谷歌镜像仓库，无法下载
解决方法：

注意：在manifests目录下kubeStateMetrics-deployment.yaml文件中的镜像k8s.gcr.io/kube-state-metrics/kube-
state-metrics:v2.5.0和prometheusAdapter-deployment.yaml文件中的镜像k8s.gcr.io/prometheus-adapter/prometheus-adapter:v0.9.1属于谷歌镜像仓库，无法下载。
修改方法：
在dockerhub官网找到对应版本镜像进行替换，替换后执行命令部署prometheus
vim kubeStateMetrics-deployment.yaml    #这里贴出修改部分
        image: bitnami/kube-state-metrics:2.5.0
vim prometheusAdapter-deployment.yaml   #这里贴出修改部分
        image: willdockerhub/prometheus-adapter:v0.9.1

2.2.2 验证pod状态

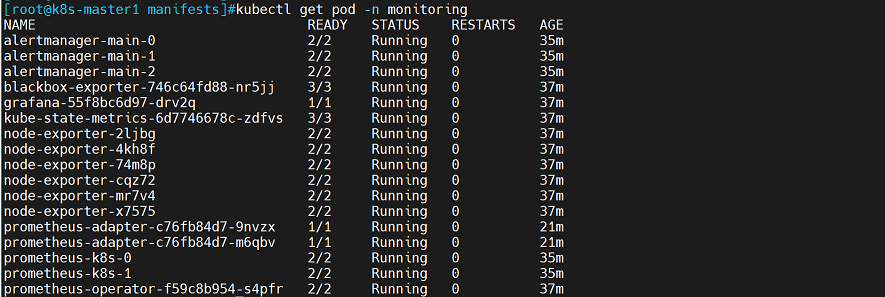

查看pod状态
kubectl get pod -n monitoring

2.2.3 通过nodeport访问prometheus

注意：prometheus的service部署时都是clusterIP，如果想要从集群外部访问，就需要修改prometheus的service为nodeport，把端口暴露出去
1、编写yaml文件
vim prometheus-service.yaml #备注部分为修改内容

apiVersion: v1
kind: Service
metadata:
  labels:
    app.kubernetes.io/component: prometheus
    app.kubernetes.io/instance: k8s
    app.kubernetes.io/name: prometheus
    app.kubernetes.io/part-of: kube-prometheus
    app.kubernetes.io/version: 2.36.0
  name: prometheus-k8s
  namespace: monitoring
spec:
  type: NodePort           #添加NodePort类型，主动暴露端口
  ports:
  - name: web
    port: 9090
targetPort: web
nodePort: 31090       #指定暴露的端口号，主要范围要在30000-65000之间
  - name: reloader-web
    port: 8080
    targetPort: reloader-web
  selector:
    app.kubernetes.io/component: prometheus
    app.kubernetes.io/instance: k8s
    app.kubernetes.io/name: prometheus
    app.kubernetes.io/part-of: kube-prometheus
  sessionAffinity: ClientIP

2、加载yaml文件
kubectl apply -f prometheus-service.yaml

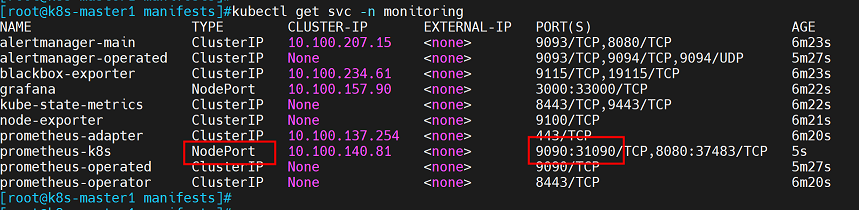

3、查看service，可以看到service类型变为NodePort，而且会在宿主机随机监听31090端口

在浏览器访问172.31.7.111:31090即可访问prometheus监控页面

2.2.4 通过nodeport访问grafana

grafana的service部署时clusterIP类型，如果想要从集群外部访问，就需要修改prometheus的service为nodeport，把端口暴露出去
通过指定端口把grafana的端口暴露到集群外部
1、编写yaml文件
vim grafana-service.yaml

apiVersion: v1
kind: Service
metadata:
  labels:
    app.kubernetes.io/component: grafana
    app.kubernetes.io/name: grafana
    app.kubernetes.io/part-of: kube-prometheus
    app.kubernetes.io/version: 8.5.4
  name: grafana
  namespace: monitoring
spec:
  type: NodePort          #指定NodePort类型，主动暴露端口
  ports:
  - name: http
    port: 3000
    targetPort: http
    nodePort: 33000         #指定暴露的端口号，主要范围要在30000-65000之间
  selector:
    app.kubernetes.io/component: grafana
    app.kubernetes.io/name: grafana
    app.kubernetes.io/part-of: kube-prometheus

2、重新加载yaml文件
kubectl apply -f grafana-service.yaml

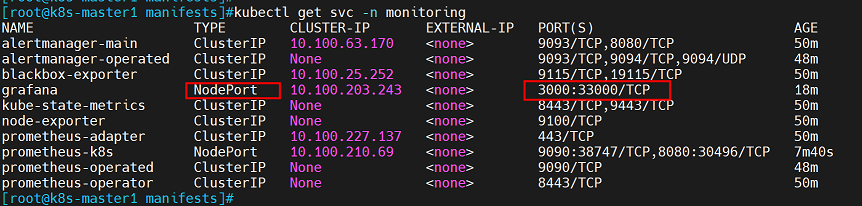

3、查看service，可以看到端口类型变为NodePort，且宿主机上的监听端口为33000

此时在浏览器访问172.31.7.111:33000就可以访问grafana页面

2.3 二进制安装prometheus

环境准备：准备机器用于部署prometheus监控

#用来部署prometheus监控
prometheus-server01  172.31.7.201
prometheus-server02  172.31.7.202
prometheus-server03  172.31.7.203

#作为prometheus监控节点，部署node-exporter
prometheus-node01  172.31.7.181
prometheus-node02  172.31.7.182
prometheus-node03  172.31.7.183

2.3.1 获取prometheus安装包

1、进入官网https://prometheus.io/，点击DOWNLOAD

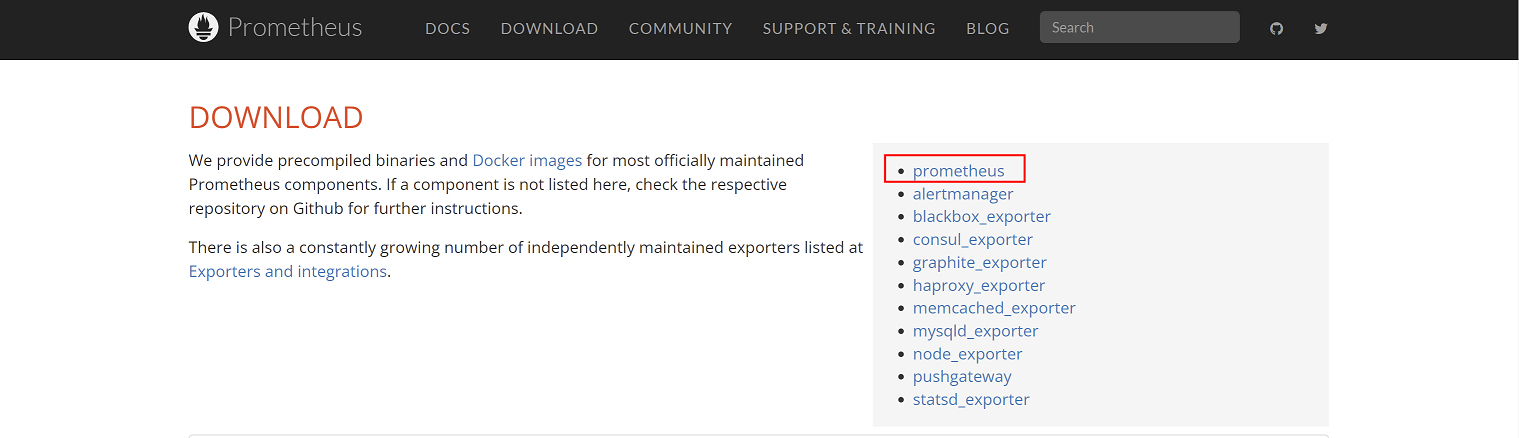

2、选择prometheus

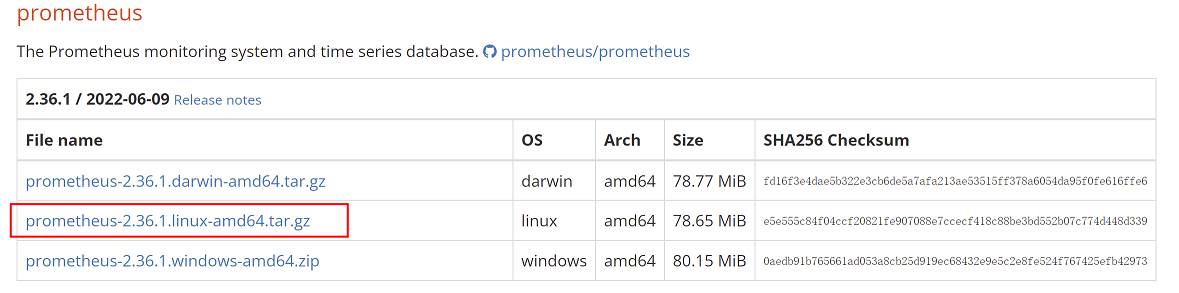

3、获取下载路径

安装包下载路径为：https://github.com/prometheus/prometheus/releases/download/v2.36.1/prometheus-2.36.1.linux-amd64.tar.gz

2.3.2 安装prometheus

1、创建存放安装包的目录并下载安装包

mkdir /apps  && cd /apps
wget https://github.com/prometheus/prometheus/releases/download/v2.36.1/prometheus-2.36.1.linux-amd64.tar.gz

2、解压安装包并做软链接

tar -xvf prometheus-2.36.1.linux-amd64.tar.gz
ln -sv /apps/prometheus-2.36.1.linux-amd64  /apps/prometheus

3、查看解压后的文件
cd /apps/prometheus/

ls -lh /apps/prometheus/
total 199M
drwxr-xr-x 2 3434 3434   38 Jun  9 23:31 console_libraries
drwxr-xr-x 2 3434 3434  173 Jun  9 23:31 consoles
-rw-r--r-- 1 3434 3434  12K Jun  9 23:31 LICENSE
-rw-r--r-- 1 3434 3434 3.7K Jun  9 23:31 NOTICE
-rwxr-xr-x 1 3434 3434 104M Jun  9 23:27 prometheus     #prometheus服务可执行程序
-rw-r--r-- 1 3434 3434  934 Jun  9 23:31 prometheus.yml  #prometheus配置文件
-rwxr-xr-x 1 3434 3434  96M Jun  9 23:30 promtool      # 测试工具，用于检测配置prometheus配置文件、检测metrics数据等

4、检查配置文件配置文件是否存在问题
cd /apps/prometheus/
./promtool check config ./prometheus.yml

2.3.3 prometheus.yaml配置文件说明

以下为prometheus配置文件说明：

# my global config
global:                #全局配置
  scrape_interval: 15s   #数据收集的间隔为15秒，如果不配置则默认为1分钟
  evaluation_interval: 15s   #规则扫描时间，即每隔15秒检查规则（即rule_files）是否发生变化，如果不配置则默认为1分钟
  # scrape_timeout is set to the global default (10s).

# Alertmanager configuration
alerting:             #告警配置
  alertmanagers:
    - static_configs:
        - targets:
          # - alertmanager:9093       #指定altermanager服务器，该主机用于将告警发送给邮件服务器、钉钉、微信等。

# Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
rule_files:           #告警规则，通过yaml文件配置告警规则
  # - "first_rules.yml"
  # - "second_rules.yml"

# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
scrape_configs:     #数据抓取配置，分为静态配置和动态发现
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: "prometheus"     #列表形式，用来分组，可以添加多个job_name对不同主机进行监控

    # metrics_path defaults to '/metrics'   #metrics路径默认为x.x.x.x/metrics
    # scheme defaults to 'http'.

    static_configs:         #静态配置
      - targets: ["localhost:9090"]        #目标主机，可以配置多个主机，也可以通过列表形式配置
~

2.3.4 启动Prometheus

1、通过执行prometheus可执行程序启动
可以通过以下方式启动Prometheus
cd /apps/prometheus/
./ prometheus
但是这种启动方式是前台启动，而且服务器一旦发生重启，服务将无法自动重启。
2、通过service文件的方式启动prometheus
（1）创建service文件
vim /etc/systemd/system/prometheus.service

[Unit]
Description=Prometheus Server
Documentation=https://prometheus.io/docs/introduction/overview/
After=network.target

[Service]
Restart=on-failure
WorkingDirectory=/apps/prometheus/
ExecStart=/apps/prometheus/prometheus --config.file=/apps/prometheus/prometheus.yml

[Install]
WantedBy=multi-user.target

（2）启动prometheus服务并设置为开机自启动
systemctl daemon-reload
systemctl restart prometheus
systemctl enable Prometheus

2.3.5 配置动态（热）加载：

动态记载指修改prometheus配置文件后无需重启prometheus服务会自动加载
1、在ExecStart最后加上 --web.enable-lifecycle参数，即：
ExecStart=/apps/prometheus/prometheus --config.file=/apps/prometheus/prometheus.yml --web.enable-lifecycle
2、配置完成后重启服务使配置生效
systemctl daemon-reload
systemctl restart prometheus
3、然后使用以下命令即可实现配置动态加载
curl -X POST http://172.31.7.201:9090/-/reload

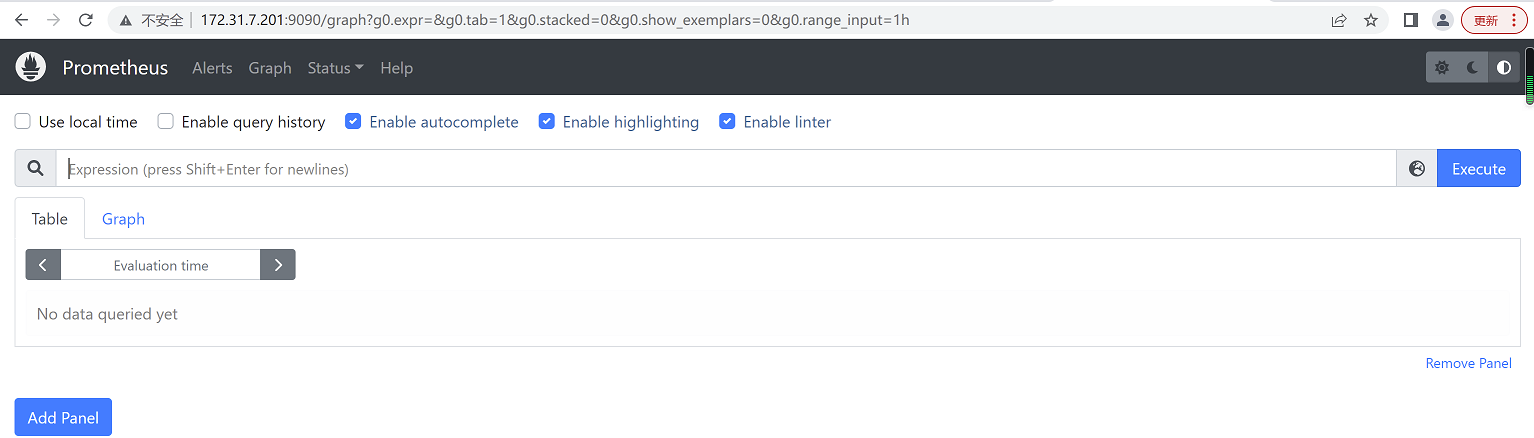

4、访问prometheus，浏览器输入：172.31.7.201:9090

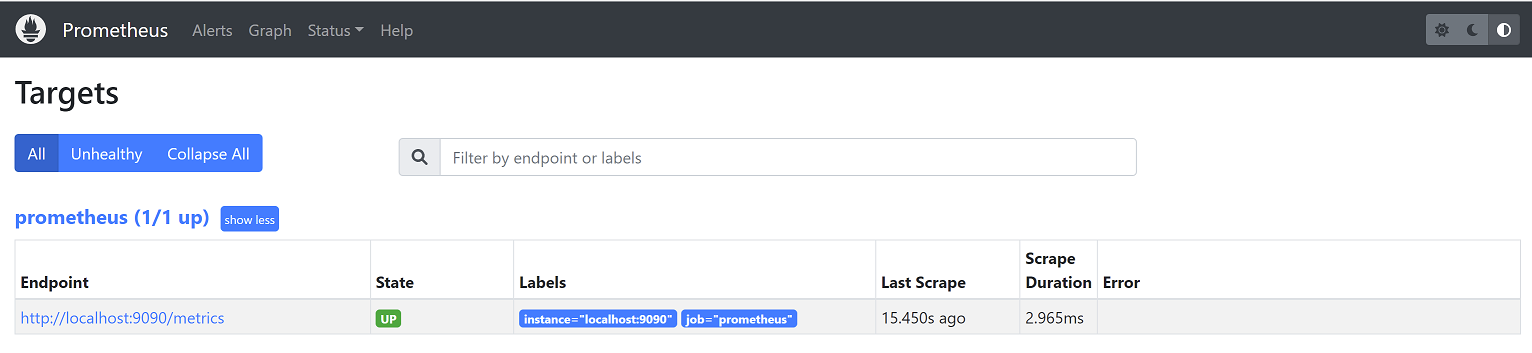

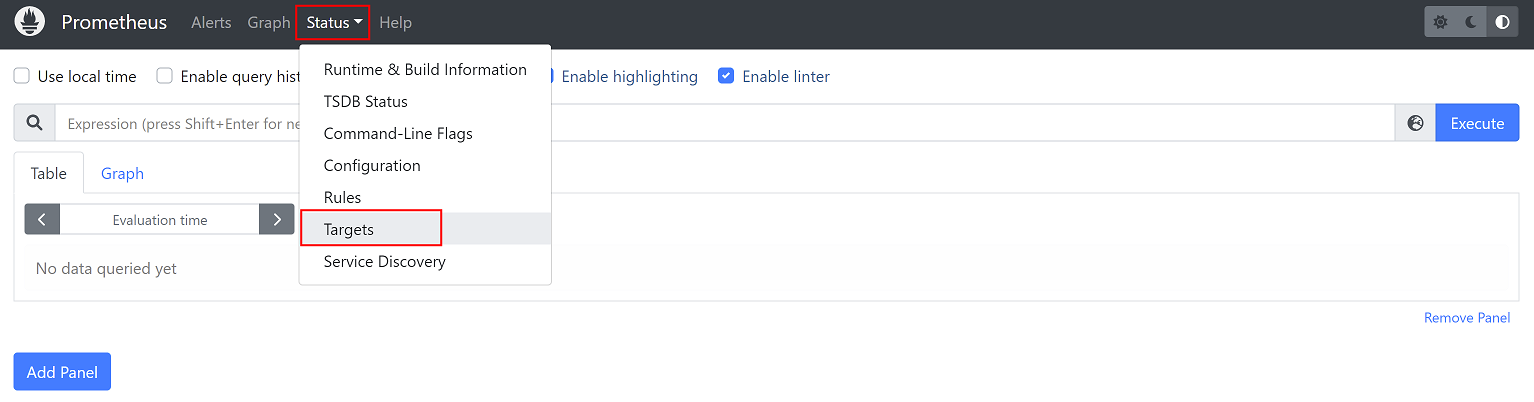

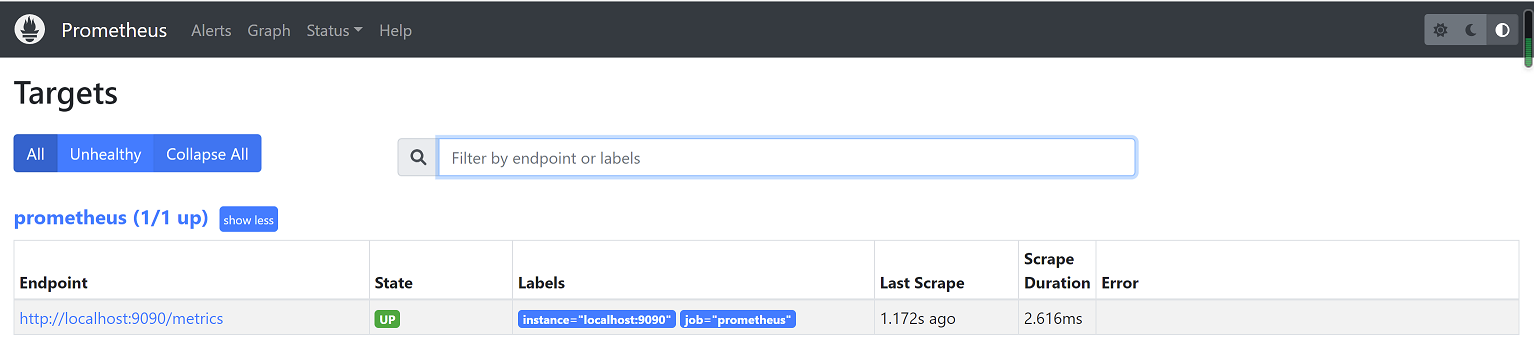

5、查看Targets，目前只有prometheus自身的监控

2.3.6 在Prometheus添加监控主机

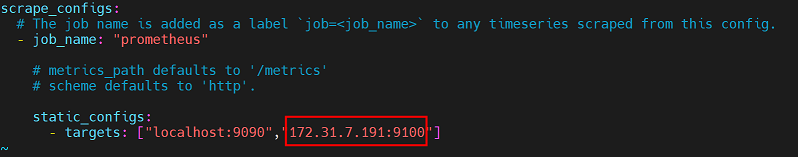

在prometheus配置文件/app/prometheus/prometheus.yaml中添加主机172.31.7.191

修改完成后需要重启服务，配置才能生效，这里使用热加载命令，无需重启服务
curl -X POST http://172.31.7.201:9090/-/reload

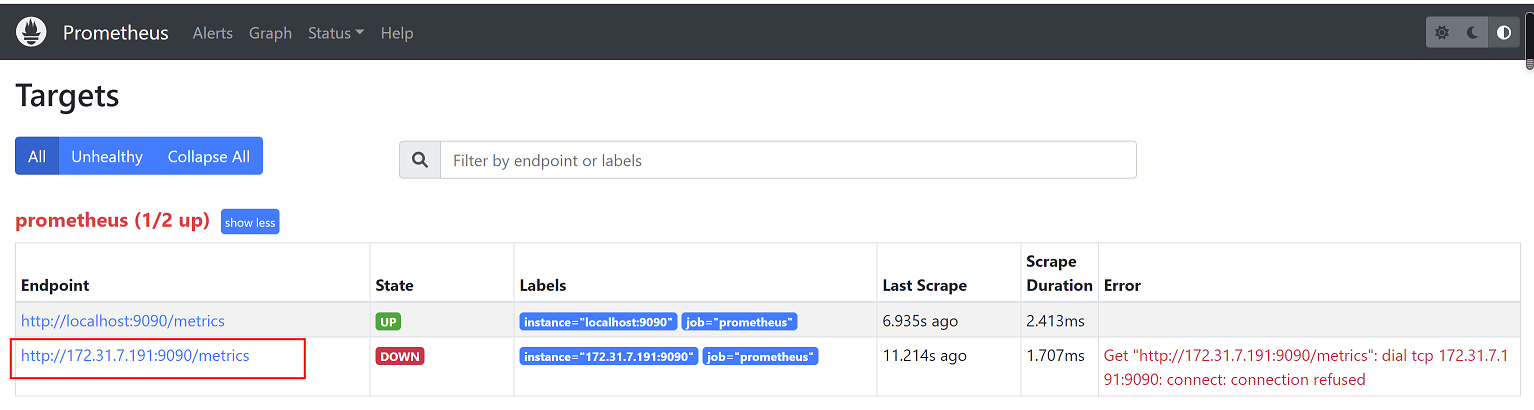

查看监控页面，172.31.7.191已经添加成功，不过由于该主机没有安装node-exporter，状态显示异常，这是正常现象

2.4 二进制安装node-exporter

k8s各node节点使用二进制或者daemonset方式安装node_exporter，用于收集各k8s node节点宿主机
的监控指标数据，默认监听端口为9100。（类似于zabbix的agent）
需要注意的是，node-exporter只能用来收集物理机、虚拟机或k8s集群中node节点的数据，不能用来收集容器的数据，容器数据的收集由其他组件来完成。

2.4.1 获取node-exporter安装包

1、进入官网https://prometheus.io/，点击DOWNLOAD

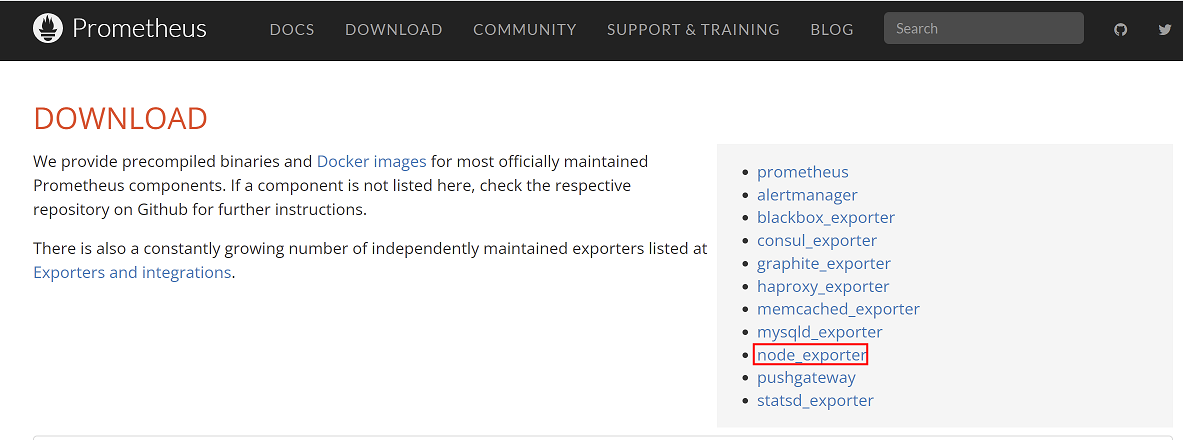

2、选择node-export

3、获取安装包下载链接

下载链接：https://github.com/prometheus/node_exporter/releases/download/v1.3.1/node_exporter-1.3.1.linux-amd64.tar.gz

2.4.2 安装node-exporter

下载node-export安装包，解压做软链接

mkdir  /apps  && cd /apps
wget https://github.com/prometheus/node_exporter/releases/download/v1.3.1/node_exporter-1.3.1.linux-amd64.tar.gz
tar -xvf node_exporter-1.3.1.linux-amd64.tar.gz
ln -sv /apps/node_exporter-1.3.1.linux-amd64 /apps/node_exporter

2.4.3 创建node-exporter service文件

创建node-exporter service文件
vim /etc/systemd/system/node-exporter.service

[Unit]
Description=Prometheus Node Exporter
After=network.target

[Service]
ExecStart=/apps/node_exporter/node_exporter

[Install]
WantedBy=multi-user.target

2.4.4 启动node-exporter服务

启动服务并设置为开机自启动
systemctl daemon-reload
systemctl restart node-exporter.service
systemctl enable node-exporter.service

查看prometheus监控页面targets，状态变为up
注意：初次添加主机，状态可能会显示为unknown状态，这是因为prometheus间隔15s才会抓取node-exporter数据，等待15s后刷新即可

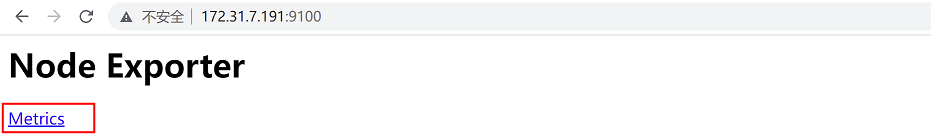

在浏览器访问172.31.7.191:9100，这里是node-exporter收集目标主机的所有数据

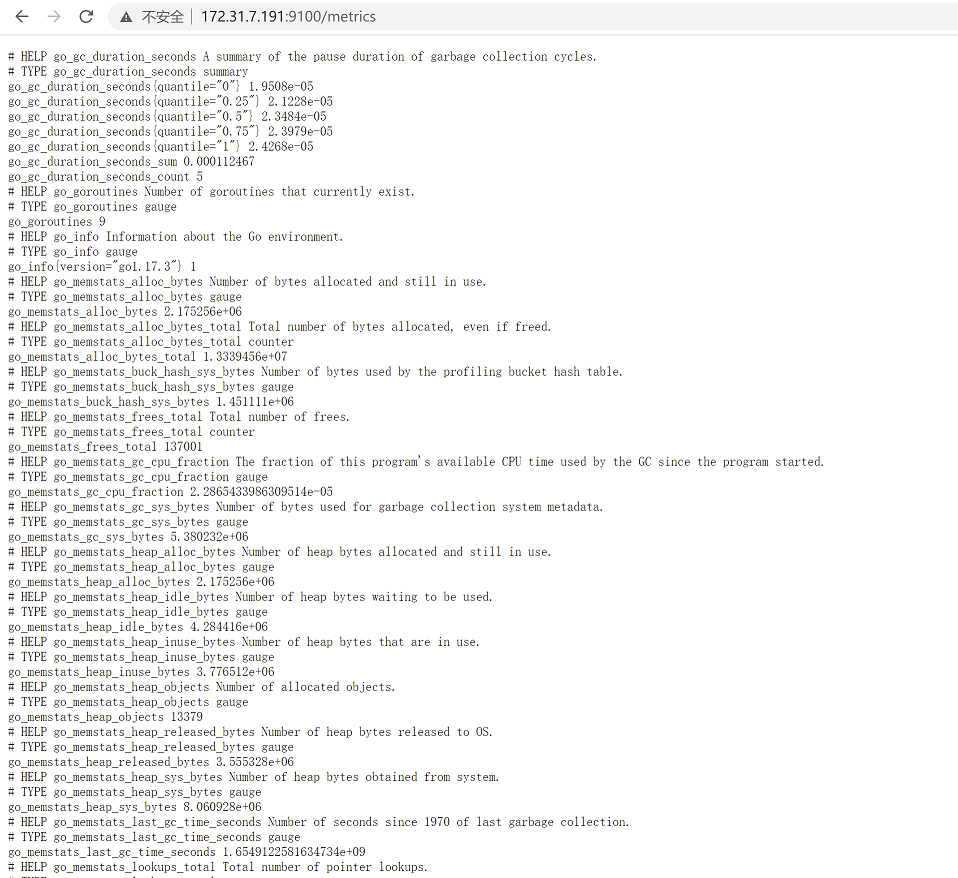

点击Metrics按钮，可以查看收集到的所有数据

2.4.5 node_export常见指标

常见的指标：

node_boot_time：系统⾃启动以后的总结时间，即取uptime的值，以秒为单位
node_cpu：系统CPU使⽤量
node_disk*：磁盘IO
node_filesystem*：系统⽂件系统⽤量，即分区的磁盘使用量
node_load1：系统CPU负载
node_memeory*：内存使⽤量
node_network*：⽹络带宽指标
node_time：当前系统时间
go_*：node exporter中go相关指标
process_*：node exporter⾃身进程相关运⾏指标

2.5：配置prometheus server收集node-exporter指标数据

2.5.1 添加多节点数据收集

把主机172.31.7.192和172.31.7.193添加到监控中
1、在主机172.31.7.192和172.31.7.193上分别安装node-exporter
可以使用以下脚本进行安装：
vim node_exporter_install.sh

#!/bin/bash

PKG="node_exporter-1.3.1.linux-amd64.tar.gz"
S_DIR="node_exporter-1.3.1.linux-amd64"
PKG_PATH="/apps"
VER="v1.3.1"

#创建目录
mkdir  /apps  && cd /apps

#判断安装包是否存在，不存在就下载
ls  $PKG_PATH/$PKG
if [ $? -eq 0 ];then
        echo "file exist,not need download"
else
       wget https://github.com/prometheus/node_exporter/releases/download/$VER/$PKG
fi

#解压并做软链接
tar -xvf $PKG_PATH/$PKG -C $PKG_PATH
ln -sv $PKG_PATH/$S_DIR $PKG_PATH/node_exporter

#创建service文件
cat > /etc/systemd/system/node-exporter.service  << EOF
[Unit]
Description=Prometheus Node Exporter
After=network.target

[Service]
ExecStart=/apps/node_exporter/node_exporter

[Install]
WantedBy=multi-user.target
EOF

启动服务并设置开机自启动
systemctl daemon-reload && systemctl restart node-exporter.service && systemctl enable node-exporter.service
2、修改prometheus的配置文件
vim /apps/prometheus/prometheus.yml #红色字体为修改部分

# my global config
global:
  scrape_interval: 15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
  evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.
  # scrape_timeout is set to the global default (10s).

# Alertmanager configuration
alerting:
  alertmanagers:
    - static_configs:
        - targets:
          # - alertmanager:9093

# Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
rule_files:
  # - "first_rules.yml"
  # - "second_rules.yml"

# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: "prometheus"

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    static_configs:
      - targets: ["localhost:9090","172.31.7.191:9100"]

  - job_name: "prometheus-node"
    static_configs:
      - targets: ["172.31.7.192:9100","172.31.7.193:9100"]

3、进行热加载，使配置生效
curl -X POST http://172.31.7.201:9090/-/reload

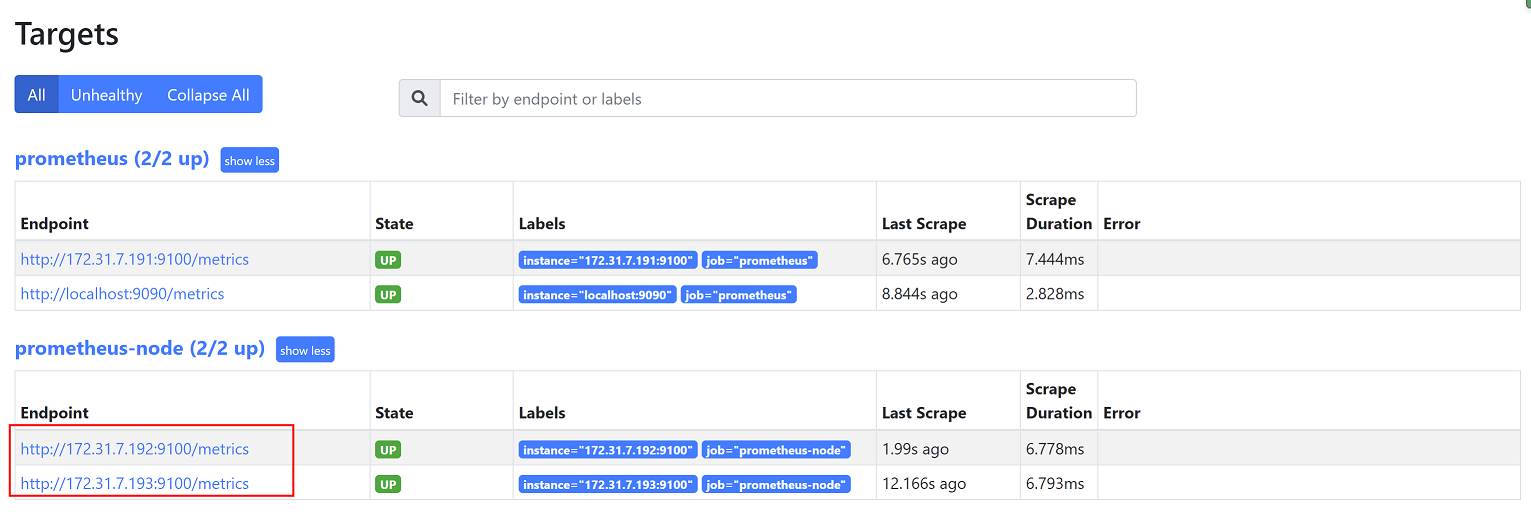

4、查看监控页面，成功添加主机

2.5.2 查看监控数据

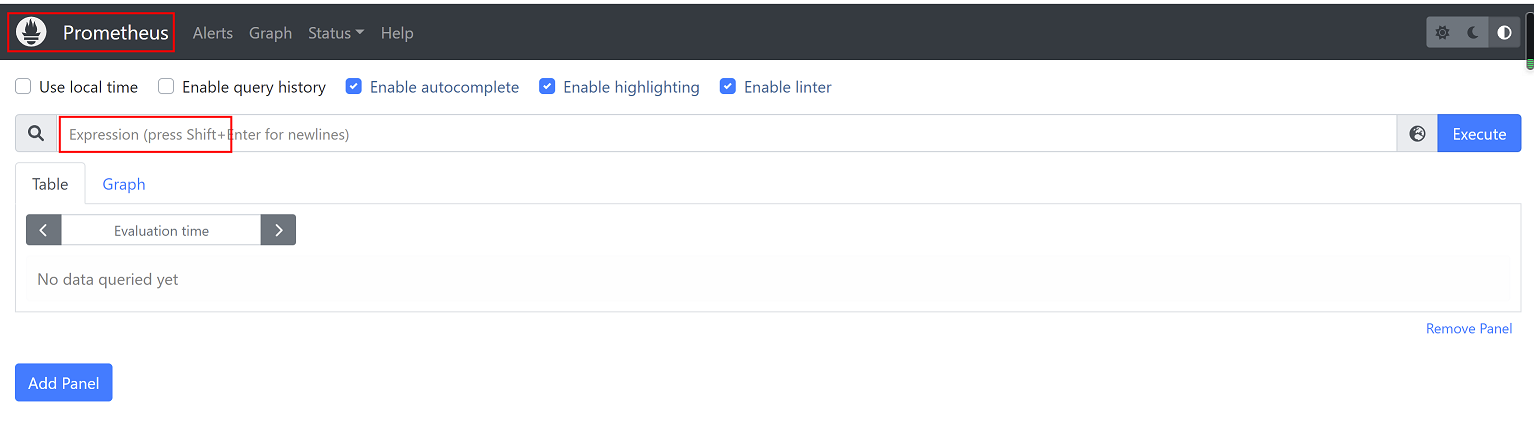

点击左上角prometheus图标，返回prometheus首页，在搜索框输入关键字

比如输入node，会自动出现很多选项可以选择

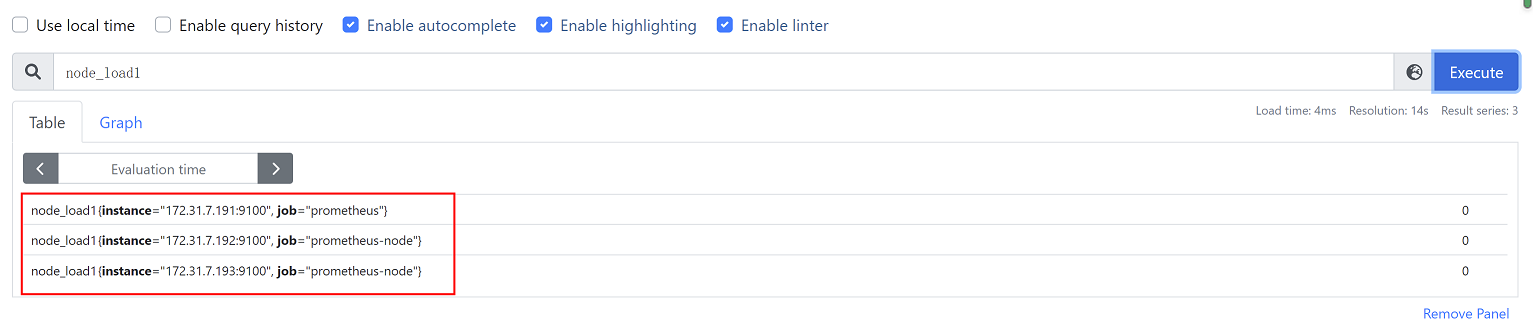

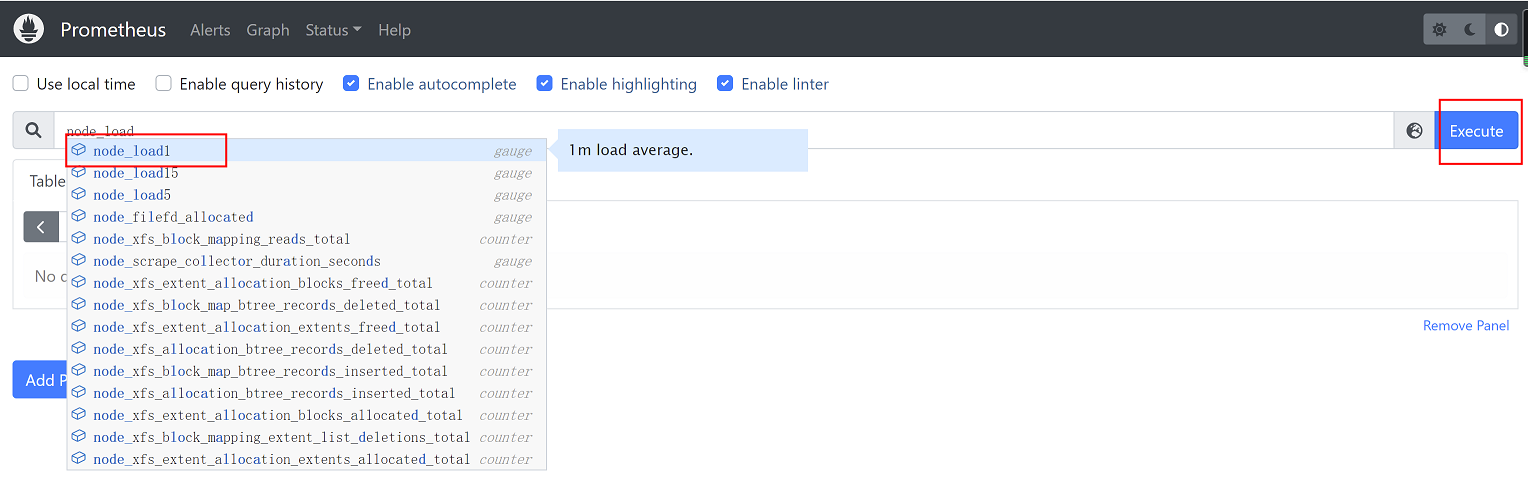

如果查看负载，输入node_load，选择node_load1，查看1分钟负载情况，点击右侧Execute执行查询

获取数据

点击Graph，查看图形

2.6 部署Grafana

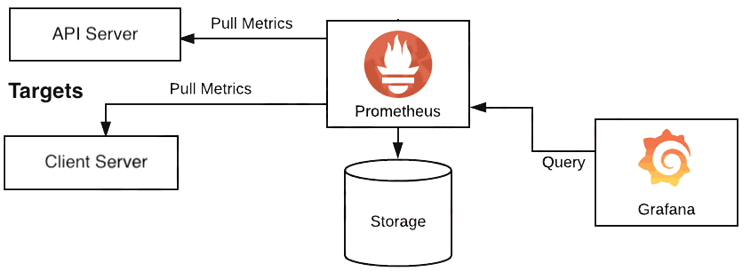

grafana是一个可视化组件，用于接收客户端浏览器的请求并连接到prometheus查询数据，最后经过渲染并在浏览器进行体系化显示，需要注意的是，grafana查询数据类似于zabbix一样需要自定义模板，模板可以手动制作也可以导入已有模板。
官网链接：https://grafana.com/
模板下载：https://grafana.com/grafana/dashboards/

2.6.1 安装Grafana Server

1、获取安装包

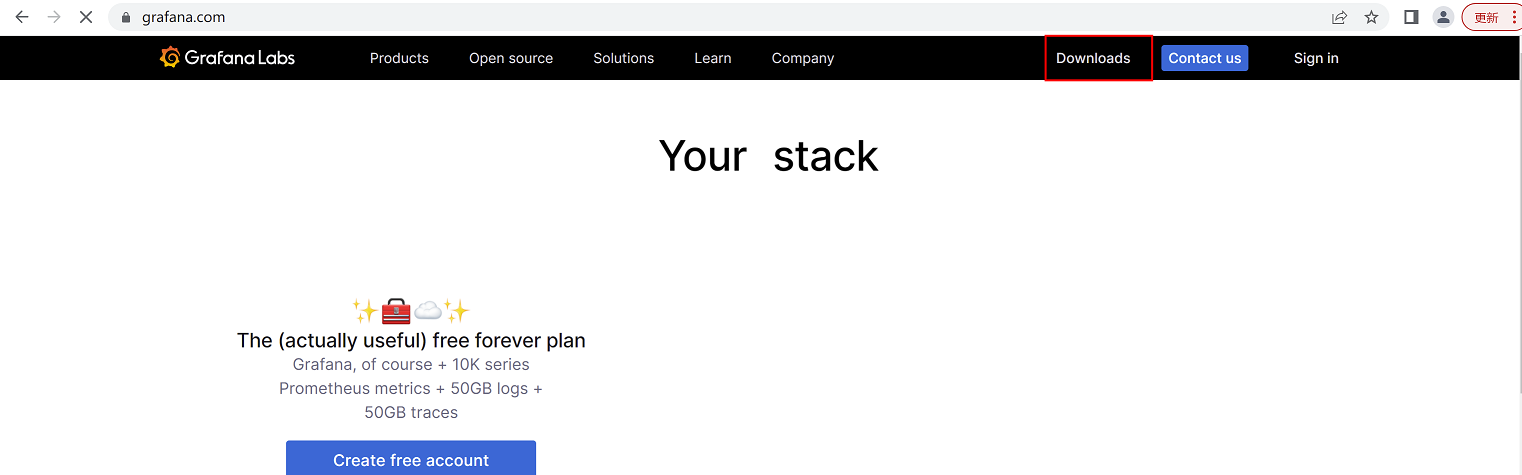

（1）访问grafana官网https://grafana.com/，点击Download

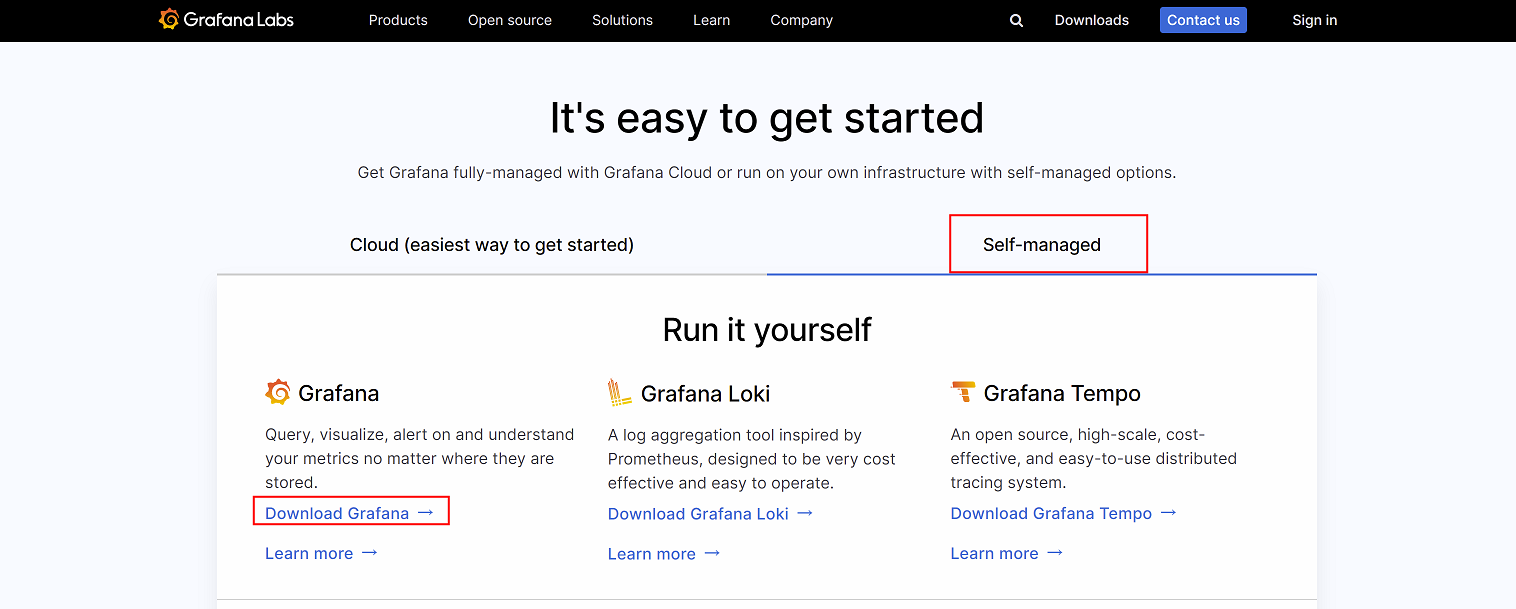

（2）点击Self-managed，点击下方Download Grafana

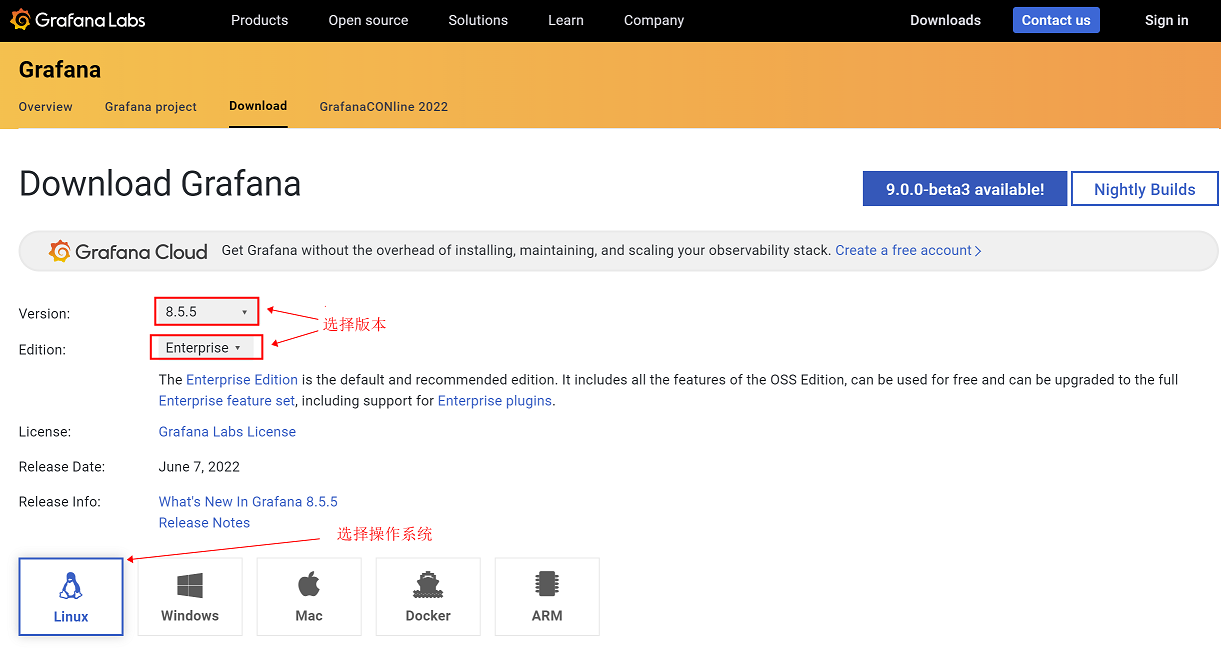

（3）选择操作系统和版本：
注意：选择版本时，如果在生产环境，尽量不要使用最新的版本，可以选择版本比当前最新版本低的稳定版本，如果是学习使用，可以使用最新版本

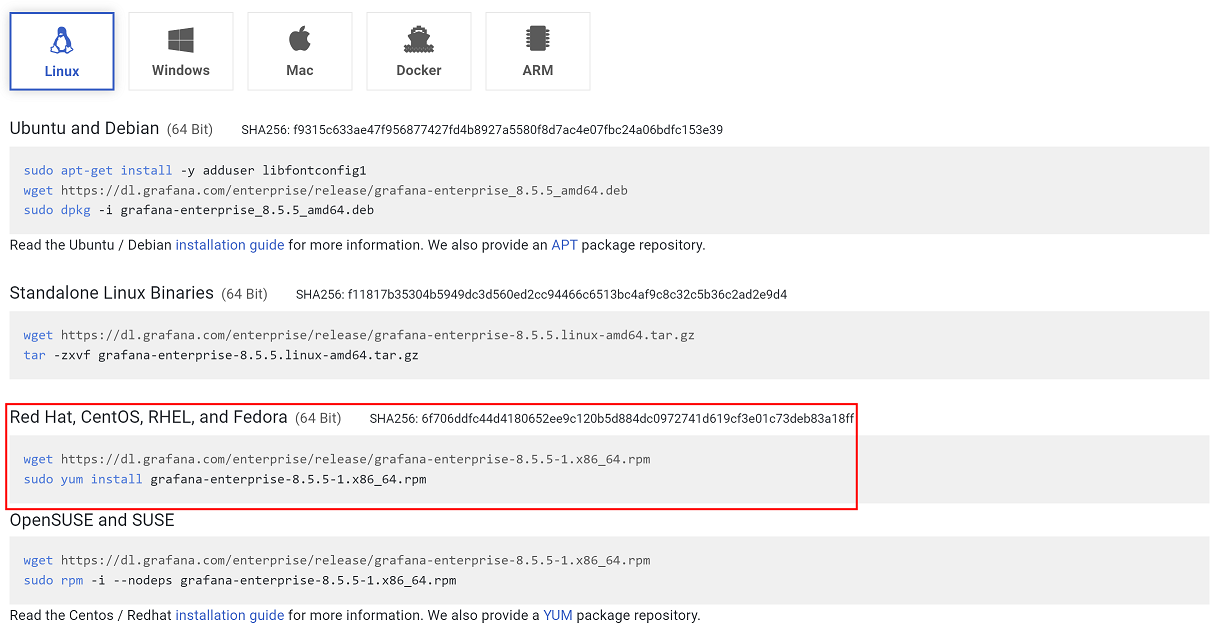

（4）在下方根据操作系统选择安装包下载地址：
这里使用的是centos系统，选择下方红框中安装包的下载地址进行下载

2、安装grafana
Grafana和prometheus可以安装到同一个主机，这里把grafana安装到172.31.7.202上
（1）下载安装包
cd /usr/local/src/
wget https://dl.grafana.com/enterprise/release/grafana-enterprise-8.5.5-1.x86_64.rpm
（2）使用yum安装
yum -y install grafana-enterprise-8.5.5-1.x86_64.rpm
3、grafana配置文件
vim /etc/grafana/grafana.ini

#################################### Server ####################################
[server]
# Protocol (http, https, h2, socket)
;protocol = http       #使用协议

# The ip address to bind to, empty will bind to all interfaces
;http_addr =        #监听地址

# The http port  to use
;http_port = 3000     #监听端口

#################################### Database ####################################
[database]
# You can configure the database connection by specifying type, host, name, user and password
# as separate properties or as on string using the url properties.

# Either "mysql", "postgres" or "sqlite3", it's your choice
;type = sqlite3         #默认使用sqlite3数据库，可以更改为别的数据库，修改之后要在下方配置数据库地址、数据库名称、账号密码等
;host = 127.0.0.1:3306
;name = grafana
;user = root
# If the password contains # or ; you have to wrap it with triple quotes. Ex """#password;"""
;password =

4、启动服务并设置为开机自启动
systemctl restart grafana-server.service
systemctl enable grafana-server.service
5、登录grafana

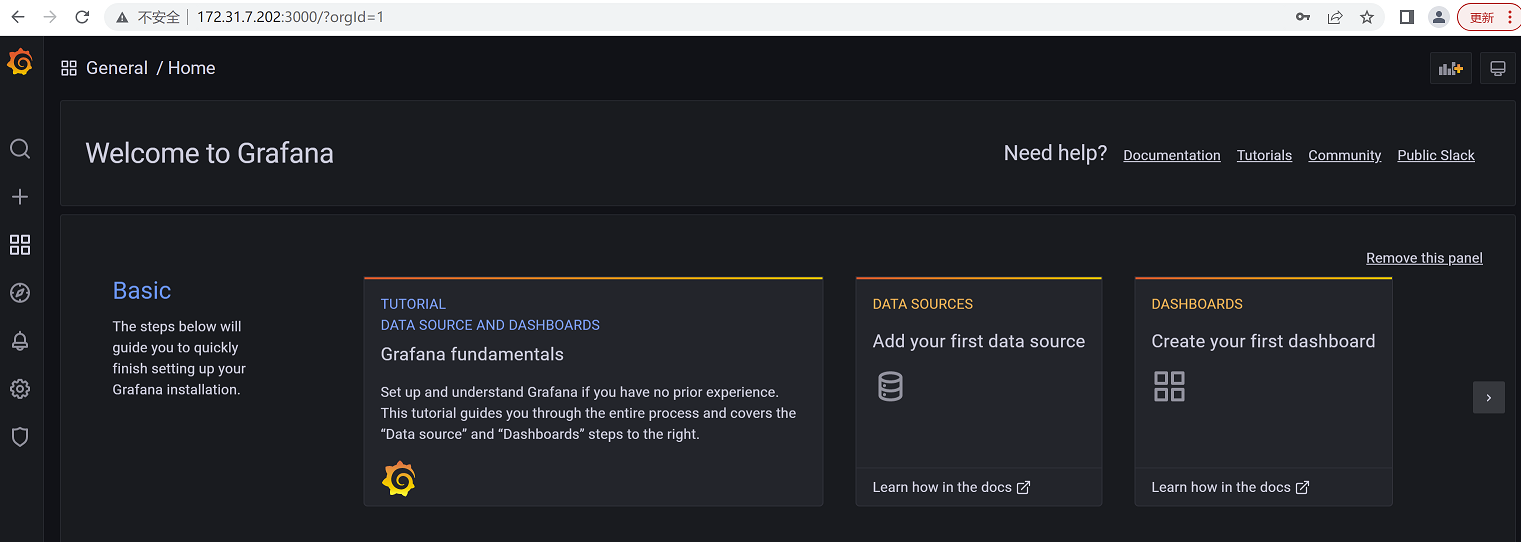

浏览器输入172.31.7.202:3000，账号密码默认为：admin/admin
第一次登录会要求设置新密码，配置完成新密码后即可登录

2.6.2 添加数据源

通过配置数据源，grafana可以查询prometheus数据，在后续监控模板的配置中，监控模板通过与数据源关联，显示监控数据

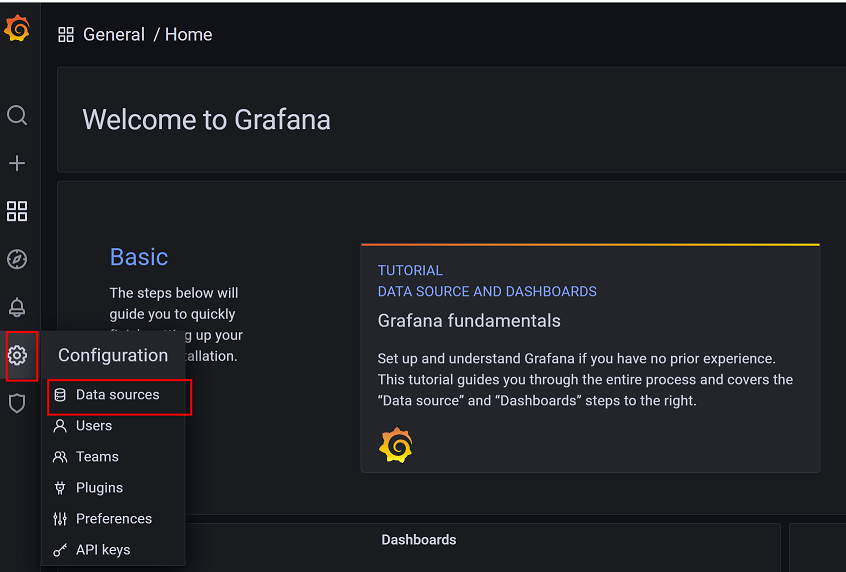

1、点击左侧导航栏，选择Data source

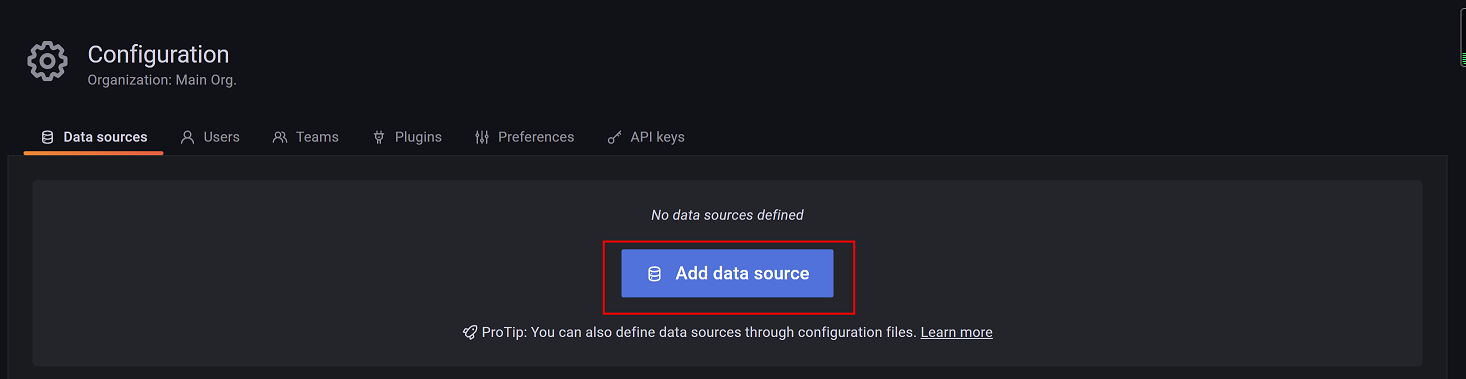

2、点击Add data source

3、选择prometheus

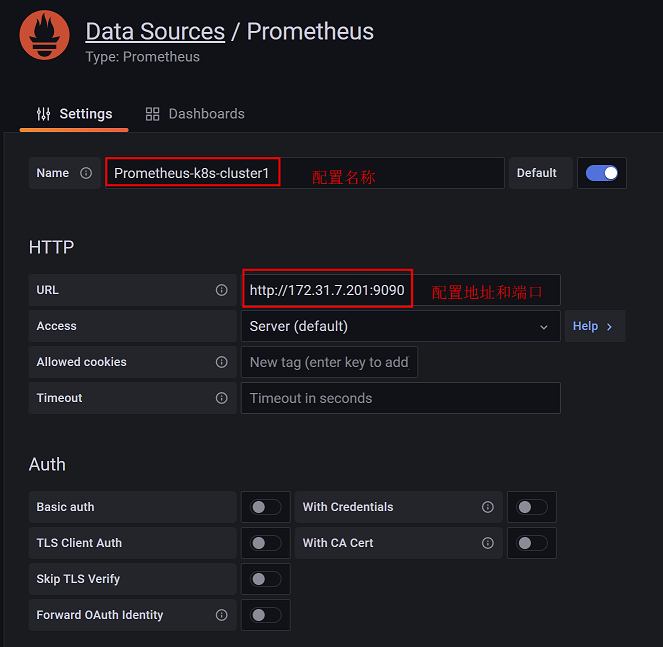

4、配置名称，用以区分不同的k8s集群；然后添加prometheus的地址和端口，其他保持默认即可

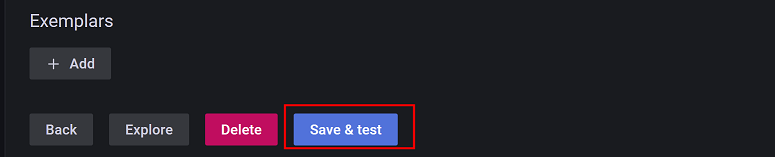

5、点击最下方的Save & test

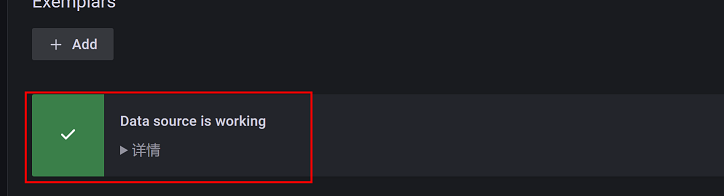

6、如果显示下方图示，说明可以正常连接，否则就会报错

2.7 Grafana导入模板

2.7.1 获取模板

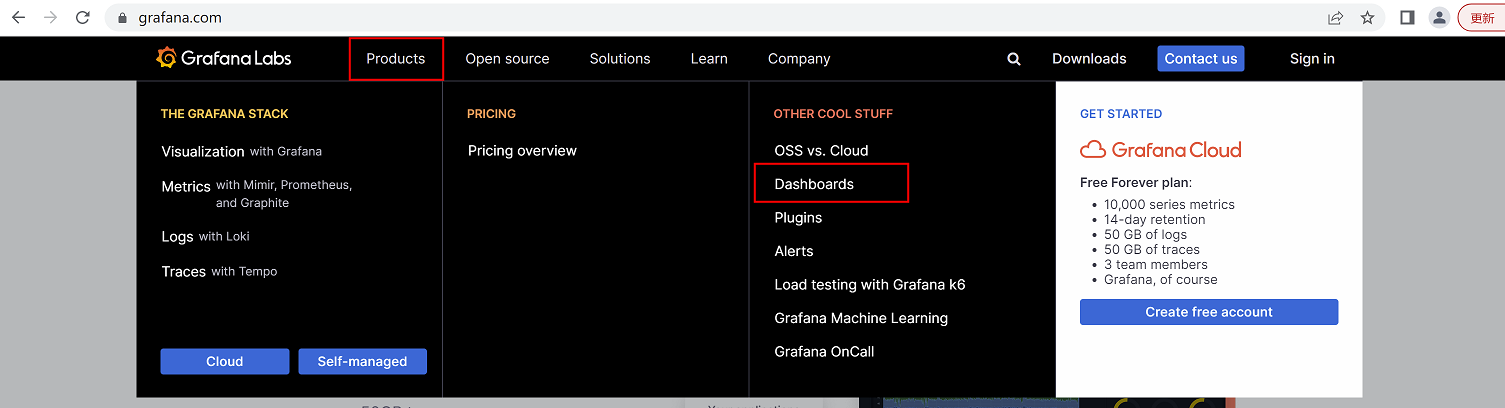

1、在grafana官网，将鼠标放在producets选项（不需要点击选项，只需要将鼠标放在上面），在列表中选择dashboards

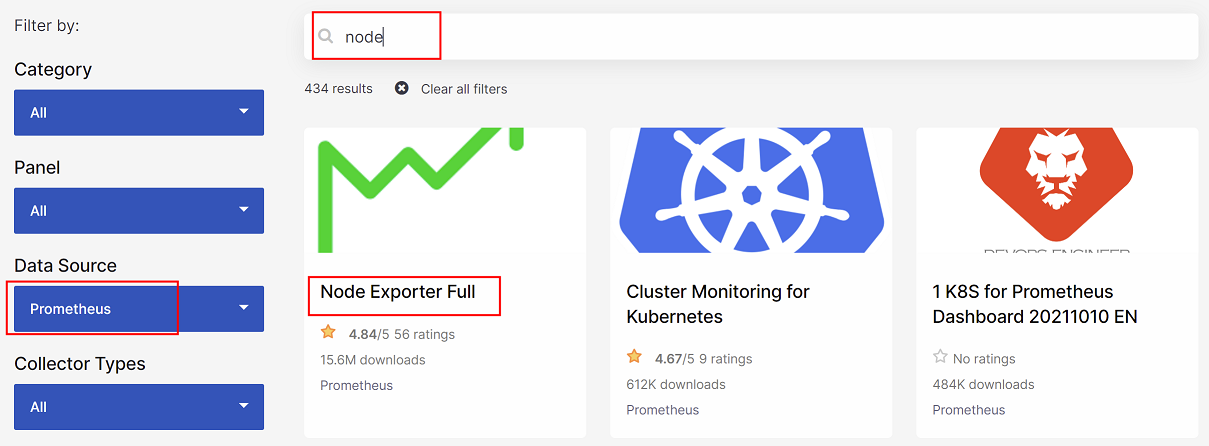

2、在左侧进行数据源过滤，选择prometheus，然后在搜索框搜索想要的模板
注意：模板默认是根据下载次数多少进行排序

3、点击进入第一个模板

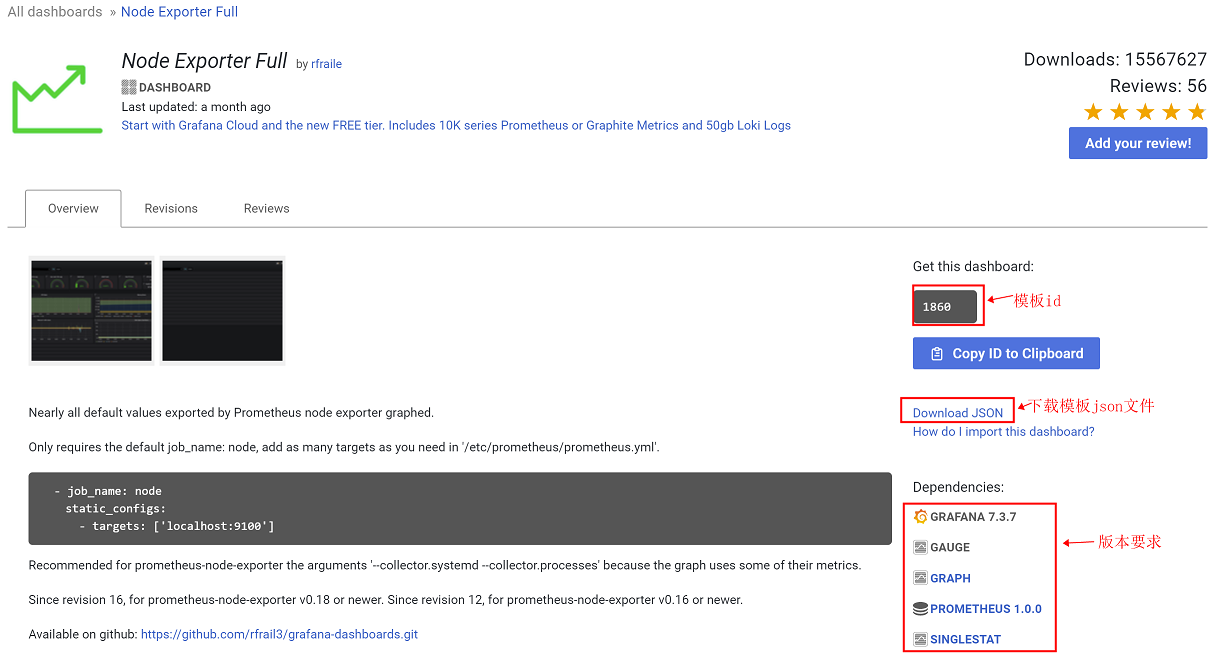

可以看到依赖的grafana和k8s版本，模板id为1860（在线导入模板时，需要该id）

2.7.2 导入模板

导入方式有两种：
  方法一是通过模板id在线下载导入模板
  方法二是离线安装：如果不能联网，则可以在可以联网的电脑上下载json文件，然后将文件导入grafana
1、在线下载导入模板

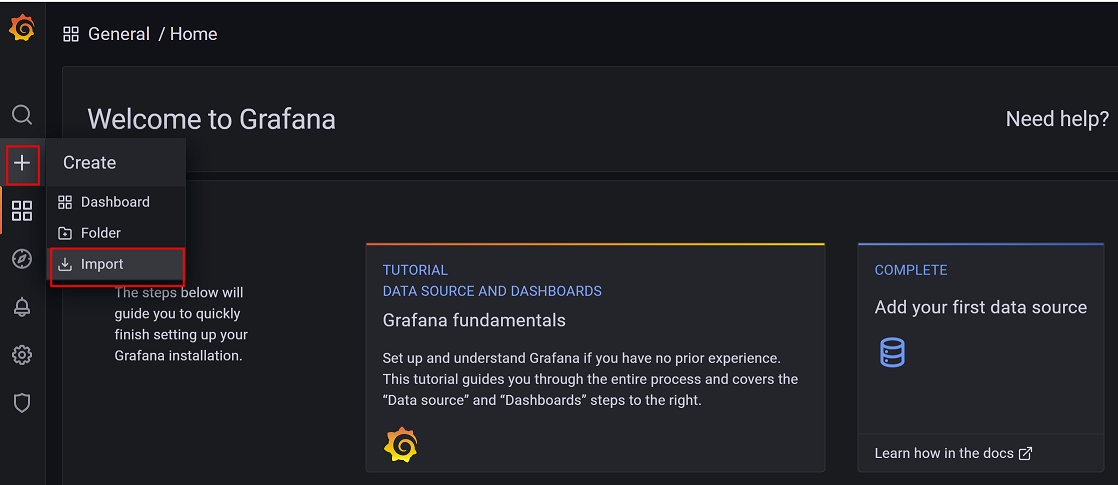

（1）在grafana控制台首页点击左侧“+”号，点击Import

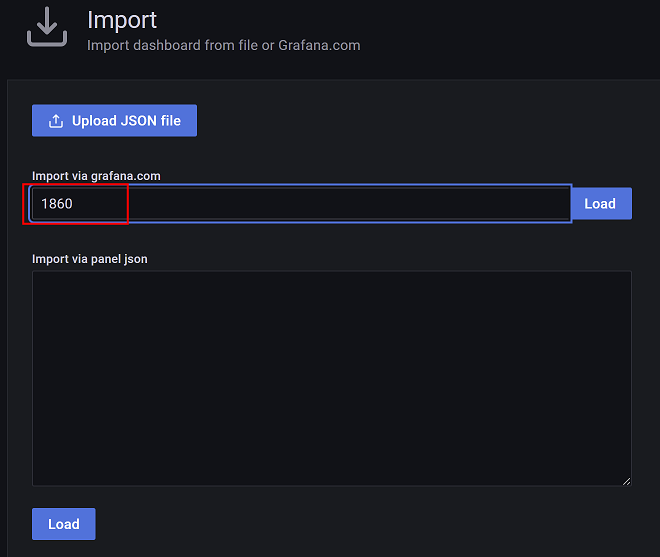

（2）在下方框内输入模板id，然后点击右侧load，等待下载完成

（3）下载完成后，进入下一页面，配置模板名称，选择数据源Prometheus-k8s-cluster1（通过该数据源，模板与）点击下方Import

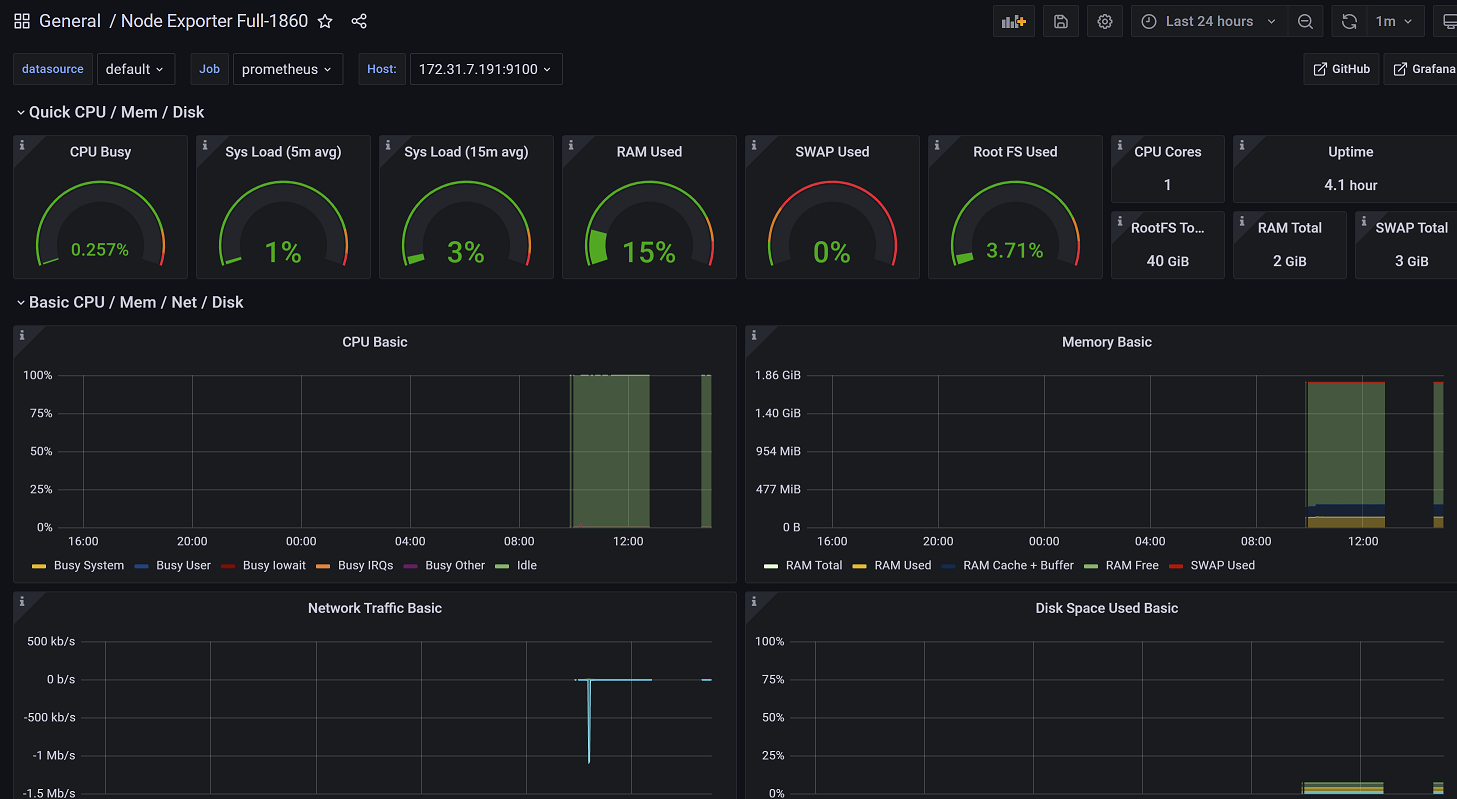

（4）进入模板，可以查看相关数据

2、如果不能联网，则可以通过下载监控模板文件，然后再导入的方式导入模板

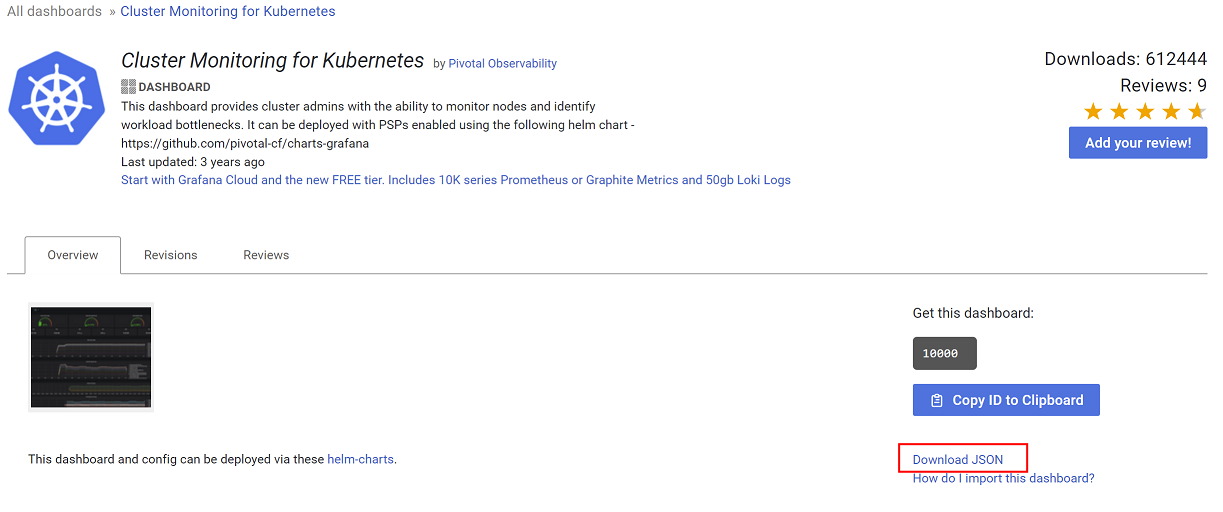

（1）在grafana官网下载监控模板json文件

（2）在grafana控制台首页点击左侧“+”号，点击Import

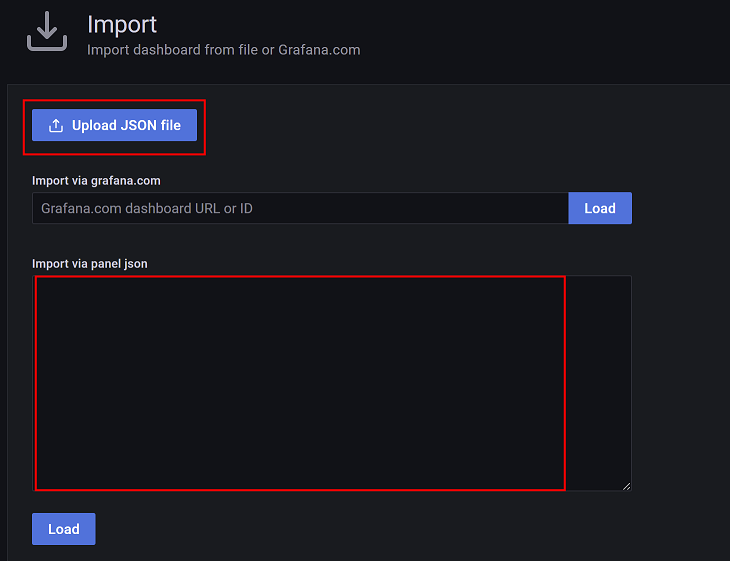

（3）点击upload JSON file上传json文件或者将json文件中的内容复制到下方的框内均可
这里点击upload JSON file按钮上传json文件

（4）配置模板名称并选择数据源，点击Import

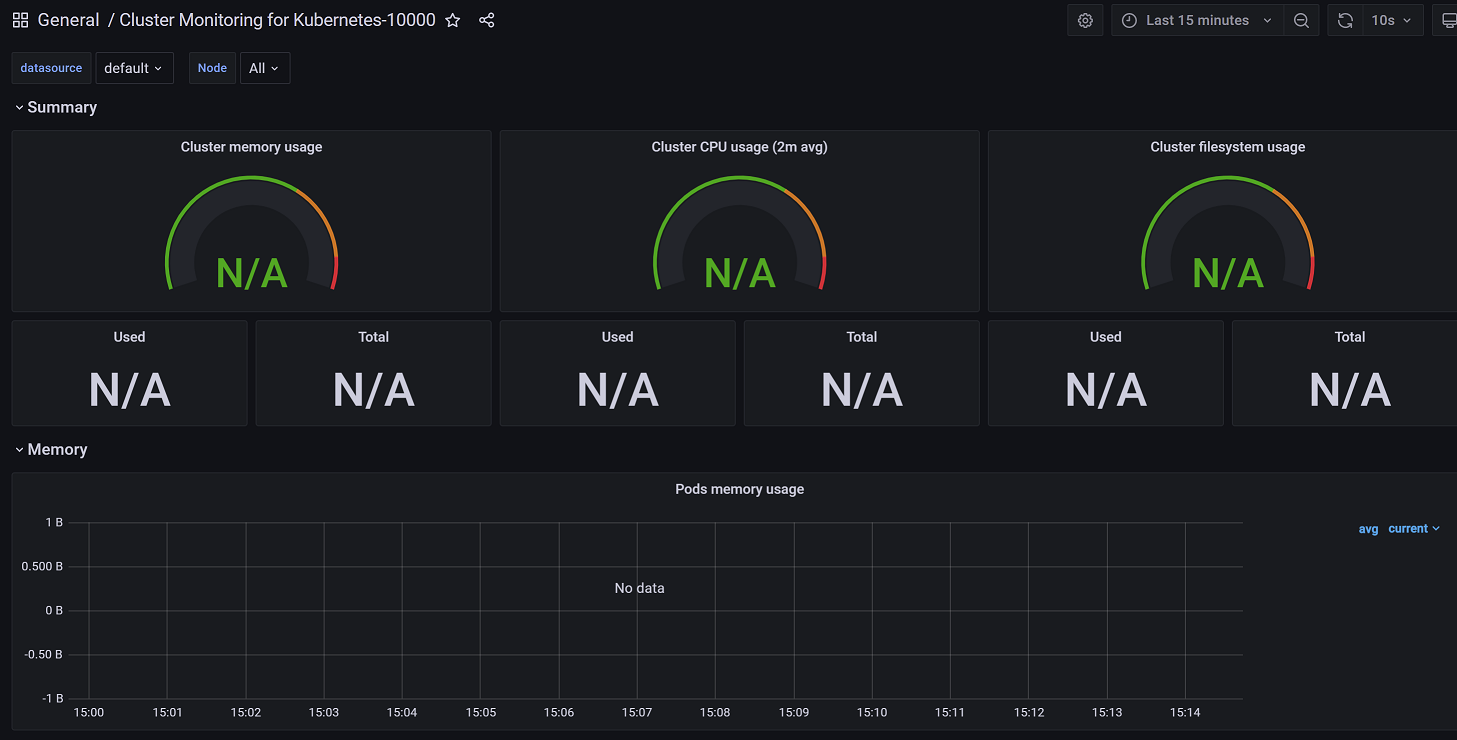

（5）然后就可以看到模板监控页面（该模板是k8s的监控模板，这里还没有添加k8s集群节点，因此没有监控数据）

2.7.3 grafana插件管理

grafana通过插件支持某些功能，如某些功能不支持，需要安装插件，许多插件默认不安装，，需要提前安装
插件安装方式有两种：在线安装和离线安装
1、在线安装：（grafana主机可以联网）
（1）进入grafana官网插件页面：https://grafana.com/grafana/plugins

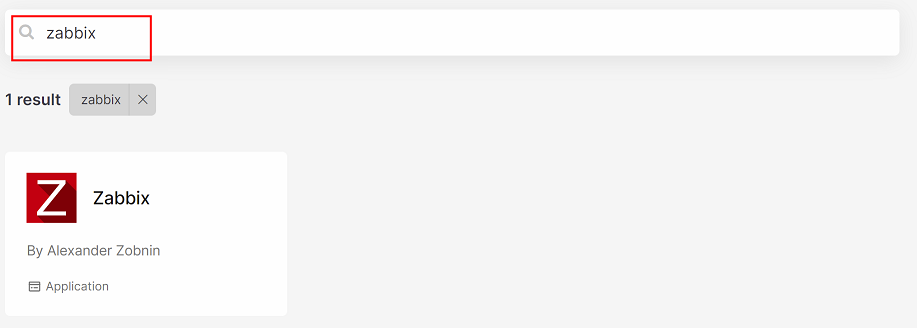

在搜索框搜索插件名称，以zabbix为例（让grafana收集zabbix数据），点击进入

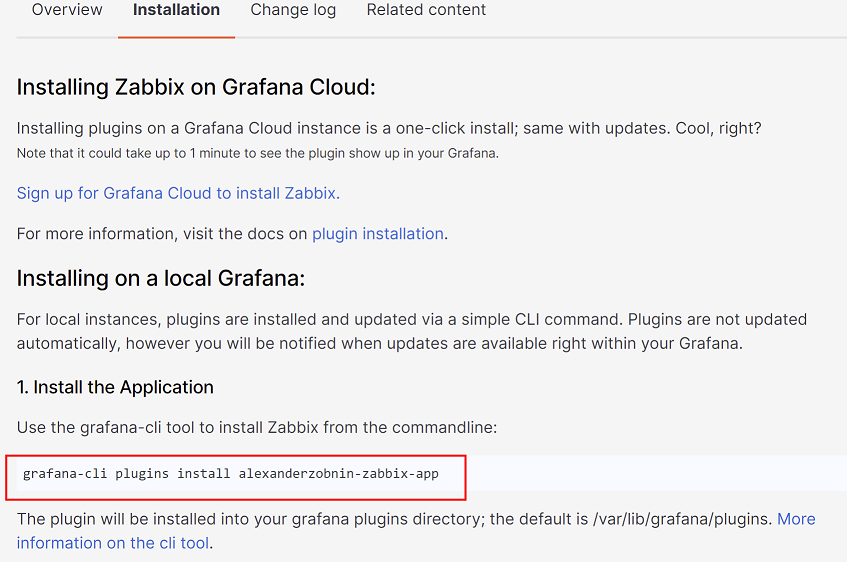

点击Installation

（2）在grafana命令行界面执行命令，可以在线安装

在grafana主机执行命令

会在/var/lib/grafana目录下自动生成plugins目录专门用来存放插件

2、离线安装、
如果grafana不能联网，可以通过联网电脑将插件下载下来，然后导入grafana主机

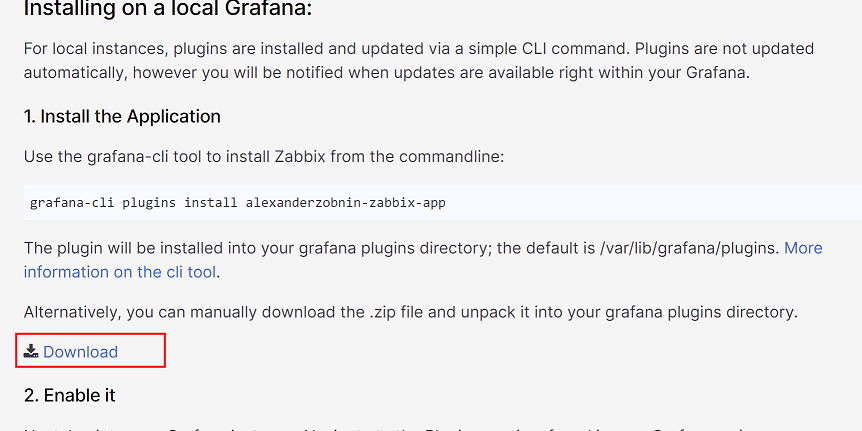

（1）在zabbix Installtion页面，点击下方Download，将插件下载下来

（2）将插件导入grafana主机的/var/lib/grafana/plugins目录并解压（插件下载后是zip格式压缩包）
cd /var/lib/grafana/plugins
unzip alexanderzobnin-zabbix-app-4.2.8.zip
（3）重启grafana服务加载插件
systemctl restart grafana-server
