十一、kubernetes资源限制

本章概述

• kubernetes资源限制概括
• kubernetes对单个容器的CPU及memory实现资源限制
• kubernetes对单个pod的CPU及memory实现资源限制
• kubernetes对整个namespace的CPU及memory实现资源限制

11.1 kubernetes资源限制概括

前言
1、如果运行的容器没有定义资源(memory、CPU)等限制，但是在namespace定义了LimitRange限制，那么该容器会继承LimitRange中的默认限制。
2、如果namespace没有定义LimitRange限制，那么该容器可以只要宿主机的最大可用资源，直到无资源可用而触发宿主机(OOM Killer)。

CPU资源分配：
官网链接：https://kubernetes.io/zh/docs/tasks/configure-pod-container/assign-cpu-resource/
CPU 以核心为单位进行限制，单位可以是整核、浮点核心数或毫核(m/milli)

如：2=2核心=200%   #使用2核CPU或者200%的CPU
0.5=500m=50%       #使用500毫核或者50%的CPU
1.2=1200m=120%     #使用1200毫核或者120%的CPU

内存资源分配：
官网链接：https://kubernetes.io/zh/docs/tasks/configure-pod-container/assign-memory-resource/
memory 以字节为单位,单位可以是E、P、T、G、M、K、Ei、Pi、Ti、Gi、Mi、Ki

如：1536Mi=1.5Gi
requests(请求)为kubernetes scheduler执行pod调度时node节点至少需要拥有的资源。（如果不满足则pod不会向该node调度）。
limits(限制)为pod运行成功后最多可以使用的资源上限。
limits值要大于等于request的值。（两个值建议不要相差太大或者相等）

需要注意的是：requests值和limits值两个值之间相差越小越好，建议相等

原因：假如1个pod内存的requests值为100M，limits值为512M，假设存在node，内存为300M，满足该pod的requests值，将该pod调度到node上。当运行一段时间后，pod内存的使用量逐渐增加，pod的limits值为512M，pod就会继续向node申请内存至512M，但node只有300M内存，不能提供超出300M的内存，就会因内存不足出现OOM。
如果requests值和limits值相等，调度pod时只会选取满足条件的node（即内存大于512M），此时即使pod使用最大内存，node也可以满足

11.2 kubernetes对单个容器的CPU及memory实现资源限制

11.2.1 对单个容器内存进行限制

示例：为了便于实验，使用压测镜像拉起容器

vim case1-pod-memory-limit.yml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: limit-test-deployment
  namespace: magedu
spec:
  replicas: 1
  selector:
    matchLabels: #rs or deployment
      app: limit-test-pod
#    matchExpressions:
#      - {key: app, operator: In, values: [ng-deploy-80,ng-rs-81]}
  template:
    metadata:
      labels:
        app: limit-test-pod
    spec:
      containers:
      - name: limit-test-container
        image: lorel/docker-stress-ng        #使用压测镜像
        resources:
          limits:
            memory: "512Mi"   #内存限制最多可用512M
          requests:
            memory: "100Mi"   #内存最低为100M
        #command: ["stress"]
        args: ["--vm", "2", "--vm-bytes", "256M"]  #通过传参启用两个进程，占用2核CPU，2*256M（即512）内存
      #nodeSelector:
      #  env: group1

创建pod
kubectl apply -f case1-pod-memory-limit.yml
查看pod的cpu和内存使用情况
kubectl top pod -n magedu

可以看到容器占用2核左右CPU和512M内存，由于CPU没做限制，因此CPU会占用2核，而内存则不会超过limits的值

验证：
调整内存limits值，可限制容器使用的内存大小
将yaml文件中内存的limtis值从512M调整为256M，查看容器内存使用情况
kubectl top pod -n magedu

容器内存占用从512M左右变成256M左右，说明内存限制已生效

11.2.2 对单个容器CPU进行限制

示例：

vim case2-pod-memory-and-cpu-limit.yml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: limit-test-deployment
  namespace: magedu
spec:
  replicas: 1
  selector:
    matchLabels: #rs or deployment
      app: limit-test-pod
#    matchExpressions:
#      - {key: app, operator: In, values: [ng-deploy-80,ng-rs-81]}
  template:
    metadata:
      labels:
        app: limit-test-pod
    spec:
      containers:
      - name: limit-test-container
        image: lorel/docker-stress-ng
        resources:
          limits:
            cpu: "1.3"      #限制CPU最多使用1.3核
            memory: "512Mi"
          requests:
            cpu: "500m"      #要求容器CPU最低为500毫核
            memory: "100Mi"
        #command: ["stress"]
        args: ["--vm", "2", "--vm-bytes", "256M"]   #通过传参启用两个进程，占用2核CPU，2*256M（即512）内存
      #nodeSelector:
      #  env: group1

创建pod
kubectl apply -f case2-pod-memory-and-cpu-limit.yml
查看pod CPU使用率

可以看到CPU使用率在1.3核左右，说明CPU限制已生效
使用docker stats命令可以查看宿主机上容器资源使用情况

11.3 kubernetes对单个pod的CPU及memory实现资源限制

LimitRange概述：
官网链接：https://kubernetes.io/zh/docs/concepts/policy/limit-range/
  Limit Range是对具体某个Pod或容器的资源使用进行限制，防止单个pod会占用整个命名空间的资源
  管理员在一个命名空间内创建一个 LimitRange 对象。
  用户在命名空间内创建 Pod ，Container 和 PersistentVolumeClaim 等资源。
  LimitRanger 准入控制器对所有没有设置计算资源需求的 Pod 和 Container 设置默认值与限制值， 并跟踪其使用量以保证没有超出命名空间中存在的任意 LimitRange 对象中的最小、最大资源使用量以及使用量比值。
  若创建或更新资源（Pod、 Container、PersistentVolumeClaim）违反了 LimitRange 的约束， 向 API 服务器的请求会失败，并返回 HTTP 状态码 403 FORBIDDEN 与描述哪一项约束被违反的消息。
  若命名空间中的 LimitRange 启用了对 cpu 和 memory 的限制， 用户必须指定这些值的需求使用量与限制使用量。否则，系统将会拒绝创建 Pod。
  LimitRange 的验证仅在 Pod 准入阶段进行，不对正在运行的 Pod 进行验证。

限制范围：
限制namespace中每个Pod或容器的最小与最大计算资源
限制namespace中每个Pod或容器计算资源request、limit之间的比例
限制namespace中每个存储卷声明（PersistentVolumeClaim）可使用的最小与最大存储空间
设置namespace中容器默认计算资源的request、limit，并在运行时自动注入到容器中

示例：创建limitrange

vim case3-LimitRange.yaml
apiVersion: v1
kind: LimitRange
metadata:
  name: limitrange-magedu
  namespace: magedu
spec:
  limits:
  - type: Container       #限制的资源类型
    max:
      cpu: "2"            #限制单个容器的最大CPU
      memory: "2Gi"       #限制单个容器的最大内存
    min:
      cpu: "500m"         #限制单个容器的最小CPU
      memory: "512Mi"     #限制单个容器的最小内存
    default:
      cpu: "500m"         #默认单个容器的CPU限制
      memory: "512Mi"     #默认单个容器的内存限制
    defaultRequest:
      cpu: "500m"         #默认单个容器的CPU创建请求
      memory: "512Mi"     #默认单个容器的内存创建请求
    maxLimitRequestRatio:
      cpu: 2              #限制CPU limit/request比例最大为2，若CPU requests值为500m，则limits值不能超过1000m。
      memory: 1.5          #限制内存limit/request比例最大为1.5，若内存requets值为550Mi，则limits值不能超过750Mi。
  - type: Pod
    max:
      cpu: "4"            #限制单个Pod的最大CPU
      memory: "4Gi"       #限制单个Pod最大内存
  - type: PersistentVolumeClaim
    max:
      storage: 50Gi        #限制PVC最大的requests.storage
    min:
      storage: 30Gi        #限制PVC最小的requests.storage

创建LimitRange
kubectl apply -f case3-LimitRange.yaml
查看LimitRange
先获取LimitRange名称
kubectl get limitranges -n magedu

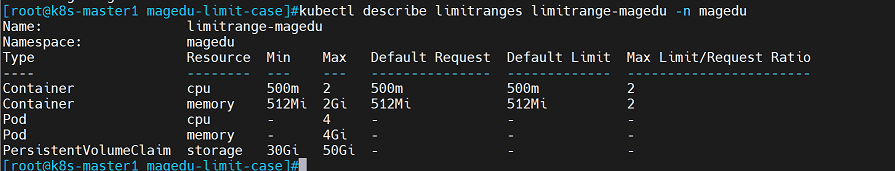

再查看LimitRange具体内容
kubectl describe limitranges limitrange-magedu -n magedu

11.3.1 CPU与内存 RequestRatio比例限制

验证：使用CPU的requets/limits的比例值超过2的yaml文件创建容器
使用yaml文件创建pod

vim case4-pod-RequestRatio-limit.yaml
kind: Deployment
apiVersion: apps/v1
metadata:
  labels:
    app: magedu-wordpress-deployment-label
  name: magedu-wordpress-deployment
  namespace: magedu
spec:
  replicas: 1
  selector:
    matchLabels:
      app: magedu-wordpress-selector
  template:
    metadata:
      labels:
        app: magedu-wordpress-selector
    spec:
      containers:
      - name: magedu-wordpress-nginx-container
        image: nginx:1.16.1
        imagePullPolicy: Always
        ports:
        - containerPort: 80
          protocol: TCP
          name: http
        env:
        - name: "password"
          value: "123456"
        - name: "age"
          value: "18"
        resources:
          limits:
            cpu: 2
            memory: 1Gi
          requests:
            cpu: 500m
            memory: 512Mi

      - name: magedu-wordpress-php-container
        image: php:5.6-fpm-alpine
        imagePullPolicy: Always
        ports:
        - containerPort: 80
          protocol: TCP
          name: http
        env:
        - name: "password"
          value: "123456"
        - name: "age"
          value: "18"
        resources:
          limits:
            cpu: 1
            #cpu: 2
            memory: 1Gi
          requests:
            cpu: 2
            memory: 512Mi
---
kind: Service
apiVersion: v1
metadata:
  labels:
    app: magedu-wordpress-service-label
  name: magedu-wordpress-service
  namespace: magedu
spec:
  type: NodePort
  ports:
  - name: http
    port: 80
    protocol: TCP
    targetPort: 8080
    nodePort: 30036
  selector:
    app: magedu-wordpress-selector

注意：以上yaml文件中CPU的配置违反了：（1）magedu-wordpress-nginx-container容器的CPU requests/limits比例值大于2
创建pod
kubectl apply -f case4-pod-RequestRatio-limit.yaml
查看pod，获取不到pod信息

这是因为违反limitrange的pod无法通过获取pod的方式查看，需要查看pod所在的deployment控制器信息
（1）先获取deployment名称

可以发现控制器READY状态为0/1

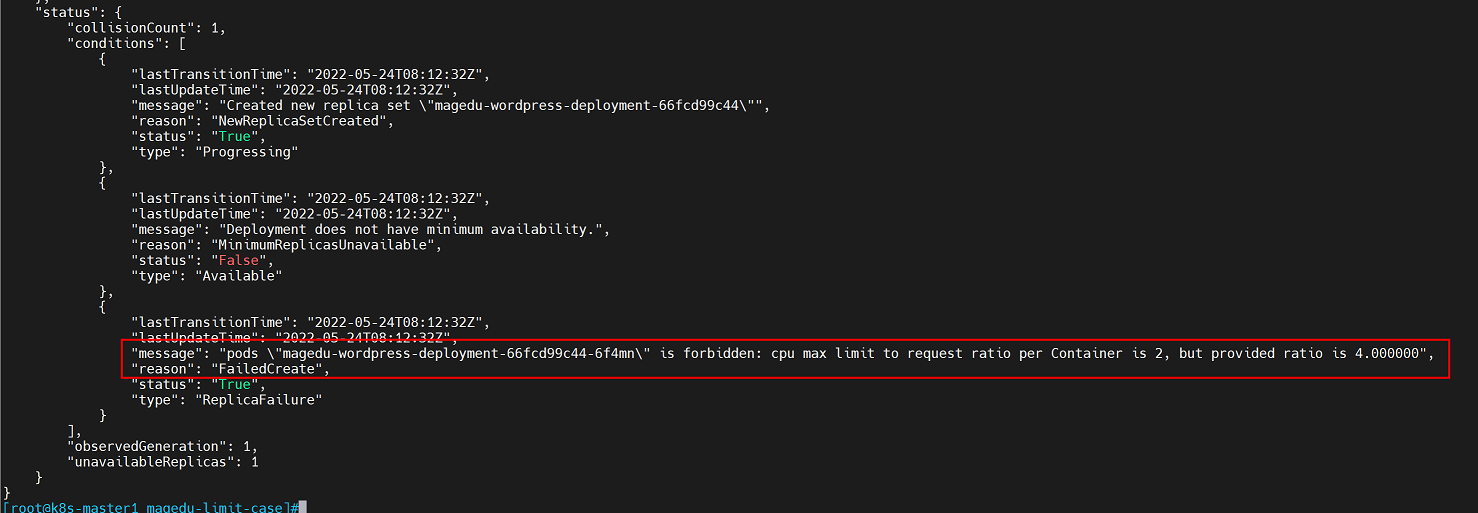

（2）获取deployment信息
kubectl get deployments magedu-wordpress-deployment -n magedu -o json

信息提示：limitrange配置的CPU最大限制的比值为2，当前比值为4
修改yaml文件：需要更改第一个容器magedu-wordpress-nginx-container的cpu requests值或者limits值（如将requests值更改为1.2）

11.3.2 CPU与内存超分限制

验证：单个pod使用的CPU超过设置的值
编辑yaml文件

vim  case4-pod-RequestRatio-limit.yaml
kind: Deployment
apiVersion: apps/v1
metadata:
  labels:
    app: magedu-wordpress-deployment-label
  name: magedu-wordpress-deployment
  namespace: magedu
spec:
  replicas: 1
  selector:
    matchLabels:
      app: magedu-wordpress-selector
  template:
    metadata:
      labels:
        app: magedu-wordpress-selector
    spec:
      containers:
      - name: magedu-wordpress-nginx-container
        image: nginx:1.16.1
        imagePullPolicy: Always
        ports:
        - containerPort: 80
          protocol: TCP
          name: http
        env:
        - name: "password"
          value: "123456"
        - name: "age"
          value: "18"
        resources:
          limits:
            cpu: 2
            memory: 1Gi
          requests:
            cpu: 1.2
            memory: 512Mi

      - name: magedu-wordpress-php-container
        image: php:5.6-fpm-alpine
        imagePullPolicy: Always
        ports:
        - containerPort: 80
          protocol: TCP
          name: http
        env:
        - name: "password"
          value: "123456"
        - name: "age"
          value: "18"
        resources:
          limits:
            cpu: 3
            #cpu: 2
            memory: 1Gi
          requests:
            cpu: 1.5
            memory: 512Mi
---
kind: Service
apiVersion: v1
metadata:
  labels:
    app: magedu-wordpress-service-label
  name: magedu-wordpress-service
  namespace: magedu
spec:
  type: NodePort
  ports:
  - name: http
    port: 80
    protocol: TCP
    targetPort: 8080
    nodePort: 30036
  selector:
    app: magedu-wordpress-selector

注意：以上yaml文件中违反了两个条件：（1）单个pod中两个容器的cpu最大值超过4 （2）单个容器的cpu最大值超过2。
创建pod
kubectl apply -f case4-pod-RequestRatio-limit.yaml
查看pod，获取不到pod信息

原因
这是因为违反limitrange的pod无法通过获取pod的方式查看，需要查看pod所在的deployment控制器信息
（1）先获取deployment名称

可以发现控制器READY状态为0/1
（2）获取deployment信息
kubectl get deployments magedu-wordpress-deployment -n magedu -o json

提示：单个容器cpu为3，超过2；单个pod的cpu为5，超过4
修改：将第二个容器magedu-wordpress-php-container的CPU limits修改为2即可

11.4 kubernetes对整个namespace的CPU及memory实现资源限制

  当多个用户或团队共享具有固定节点数目的集群时，人们会担心有人使用超过其基于公平原则所分配到的资源量。
  资源配额是帮助管理员解决这一问题的工具。
  资源配额，通过 ResourceQuota 对象来定义，对每个命名空间的资源消耗总量提供限制。 包括：（1）限定某个对象类型（如Pod、service）可创建对象的总数；（2）限定某个对象类型可消耗的计算资源（CPU、内存）与存储资源（存储卷声明）总数

资源配额的工作方式如下：
  不同的团队可以在不同的命名空间下工作，目前这是非约束性的，在未来的版本中可能会通过 ACL (Access Control List 访问控制列表) 来实现强制性约束。
  集群管理员可以为每个命名空间创建一个或多个 ResourceQuota 对象。
  当用户在命名空间下创建资源（如 Pod、Service 等）时，Kubernetes 的配额系统会 跟踪集群的资源使用情况，以确保使用的资源用量不超过 ResourceQuota 中定义的硬性资源限额。
  如果资源创建或者更新请求违反了配额约束，那么该请求会报错（HTTP 403 FORBIDDEN）， 并在消息中给出有可能违反的约束。
  如果命名空间下的计算资源 （如 cpu 和 memory）的配额被启用，则用户必须为 这些资源设定请求值（request）和约束值（limit），否则配额系统将拒绝 Pod 的创建。 提示: 可使用 LimitRanger 准入控制器来为没有设置计算资源需求的 Pod 设置默认值。
官网链接：https://kubernetes.io/zh/docs/concepts/policy/resource-quotas/

示例：创建ResourceQuota

vim case6-ResourceQuota-magedu.yaml
apiVersion: v1
kind: ResourceQuota
metadata:
  name: quota-magedu
  namespace: magedu      #指定所在的namespace，也是限制的namespace
spec:
  hard:
    requests.cpu: "8"   #指定magedu namespace中pod可使用的CPU request值
    limits.cpu: "8"     #指定magedu namespace中pod可使用的CPU limits值
    requests.memory: 4Gi  #指定magedu namespace中pod可使用的内存request值
    limits.memory: 4Gi   #指定magedu namespace中pod可使用的内存limits值
    requests.nvidia.com/gpu: 4   #指定magedu namespace中pod可使用的gpu imits值
    pods: "5"   #指定magedu namespace中可创建的pod总数
    services: "6"   #指定magedu namespace中可创建的service总数

创建ResourceQuota
kubectl apply -f case6-ResourceQuota-magedu.yaml

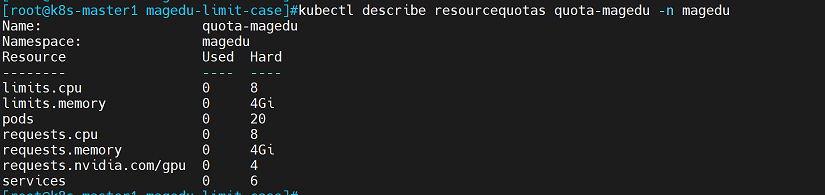

查看ResourceQuota
kubectl get resourcequotas -n magedu

kubectl describe resourcequotas quota-magedu -n magedu

11.4.1 Pod副本数限制

注意：在resourcequota创建之前创建的pod不受影响，但是在resourcequota创建之后，会将已经创建的pod计算在内。如：resourcequota限制当前namespace可以创建5个pod，如果在esourcequota创建之前已经创建了6个pod，那么新建的pod将无法被创建。
验证：创建pod
编辑yaml文件

vim case7-namespace-pod-limit-test.yaml
kind: Deployment
apiVersion: apps/v1
metadata:
  labels:
    app: magedu-nginx-deployment-label
  name: magedu-nginx-deployment
  namespace: magedu
spec:
  replicas: 5
  selector:
    matchLabels:
      app: magedu-nginx-selector
  template:
    metadata:
      labels:
        app: magedu-nginx-selector
    spec:
      containers:
      - name: magedu-nginx-container
        image: nginx:1.16.1
        imagePullPolicy: Always
        ports:
        - containerPort: 80
          protocol: TCP
          name: http
        env:
        - name: "password"
          value: "123456"
        - name: "age"
          value: "18"
        resources:
          limits:
            cpu: 1
            memory: 1Gi
          requests:
            cpu: 500m
            memory: 512Mi

---
kind: Service
apiVersion: v1
metadata:
  labels:
    app: magedu-nginx-service-label
  name: magedu-nginx-service
  namespace: magedu
spec:
  type: NodePort
  ports:
  - name: http
    port: 80
    protocol: TCP
    targetPort: 8080
    #nodePort: 30033
  selector:
app: magedu-nginx-selector

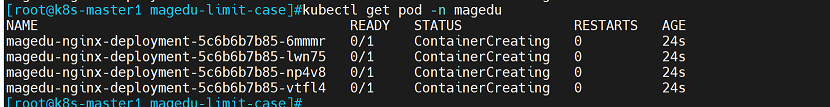

查看pod，无法获取pod信息

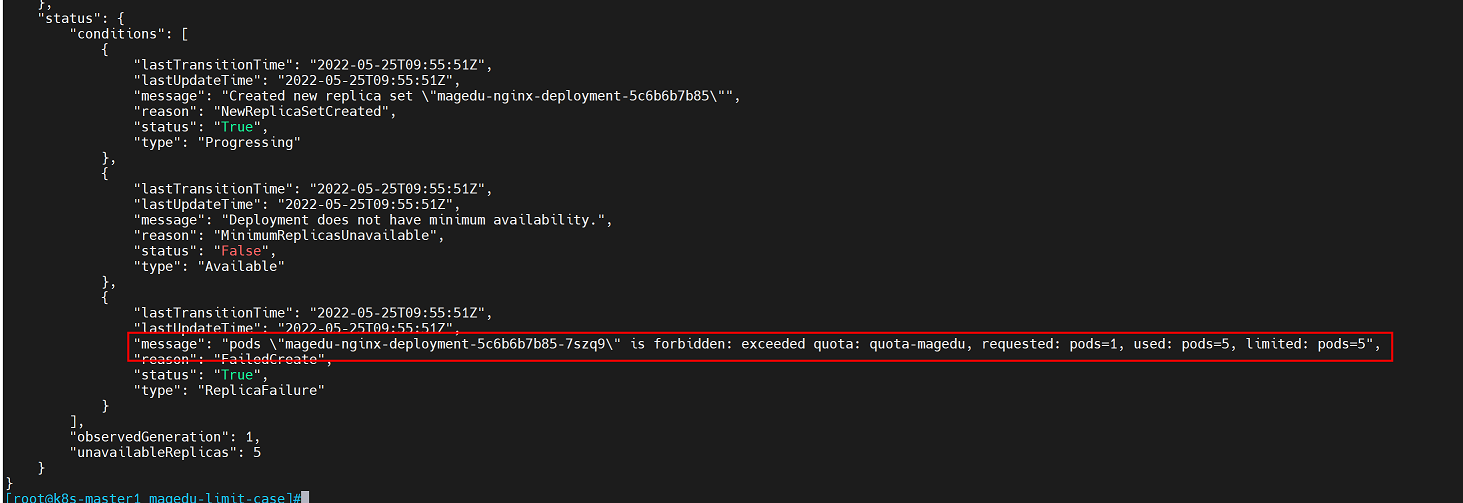

查看deployment控制器信息（注意要先获取控制器名称）
kubectl get deployments.apps magedu-nginx-deployment -n magedu -o json

提示当前pod数量超出了resourcequota限制的数量
修改：删除其他无用的pod，或者修改resoucequota中pod限制数量
修改之后再查看pod，pod已经开始创建

11.4.2 CPU总计核心数限制

验证：创建pod超出resourcequota限制
编辑yaml文件

vim case8-namespace-cpu-limit-test.yaml
kind: Deployment
apiVersion: apps/v1
metadata:
  labels:
    app: magedu-nginx-deployment-label
  name: magedu-nginx-deployment
  namespace: magedu
spec:
  replicas: 4
  selector:
    matchLabels:
      app: magedu-nginx-selector
  template:
    metadata:
      labels:
        app: magedu-nginx-selector
    spec:
      containers:
      - name: magedu-nginx-container
        image: nginx:1.16.1
        imagePullPolicy: Always
        ports:
        - containerPort: 80
          protocol: TCP
          name: http
        env:
        - name: "password"
          value: "123456"
        - name: "age"
          value: "18"
        resources:
          limits:
            cpu: 1
            memory: 2Gi
          requests:
            cpu: 1
            memory: 512Mi

---
kind: Service
apiVersion: v1
metadata:
  labels:
    app: magedu-nginx-service-label
  name: magedu-nginx-service
  namespace: magedu
spec:
  type: NodePort
  ports:
  - name: http
    port: 80
    protocol: TCP
    targetPort: 8080
    nodePort: 30033
  selector:
app: magedu-nginx-selector

创建pod
kubectl apply -f case8-namespace-cpu-limit-test.yaml
查看pod，只有2个pod

这是因为：resourcequota限制namespace只能使用4G内存，而单个pod内存为2G，则只能创建2个pod
获取deployment控制器，READY为2/4

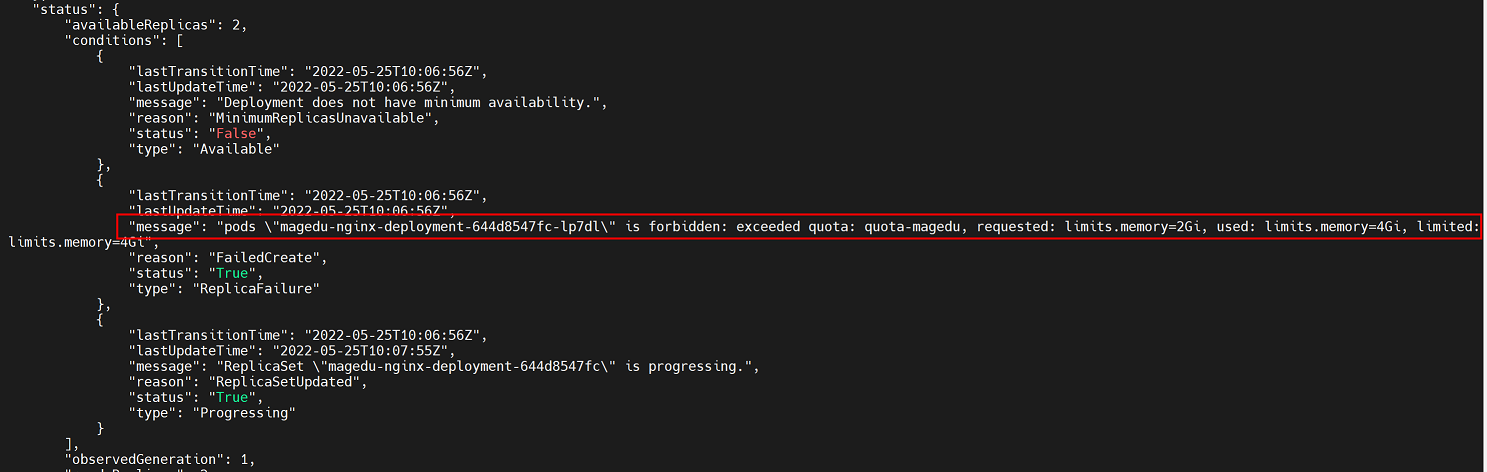

查看deployment控制器信息

信息提示：resourcequota限制内存为4G，当前使用超出了4G，无法创建
修改：修改resourcequota的限制
